Τόπος καταγωγής: | Κίνα |
Μάρκα: | Metalwork |
Πιστοποίηση: | CE, ISO, CCC |
Αριθμό μοντέλου: | CNC5-4000 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | 1 X 20 " GP |
Χρόνος παράδοσης: | 30 ημέρες |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
CNC σύστημα: | Hypertherm, Fangling, κ.λπ. | Ελεγκτής ύψους: | Hongyuda, Hypertherm, κ.λπ. |
---|---|---|---|
Να τοποθετηθεί λογισμικό: | FastCAM, InteGNPS, κ.λπ. | Τέμνων φανός: | 9+1 |
Μοτέρ: | Panasonic | Reducer: | Shimpo, Neugart |
Χρώμα: | Red+black, Blue+yellow ή προσαρμοσμένος | Εγγύηση: | 1 έτος |
Υψηλό φως: | cnc χ μηχανή διατρήσεων ακτίνων,Μηχανή συνελεύσεων ακτίνων Χ |

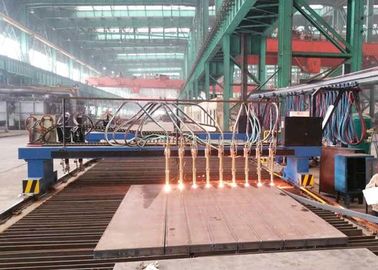

CNC5 σειράς ατσάλινων σκελετών τύπων τέμνουσα μηχανή λουρίδων πολυ-κεφαλιών κάθετη για την ακτίνα Χ
Περιγραφή προϊόντων:
Αυτή η σειρά cnc τέμνουσας μηχανής είναι ένας εξοπλισμός υψηλής επίδοσης, ο οποίος χρησιμοποιεί την ενιαία ή διπλή κίνηση και συνδυάζει τον έλεγχο υπολογιστών, το mwchanism ακρίβειας και την κοπή οξυγόνου.
1. Και το οδηγώντας τέλος και οι διαγώνιες ακτίνες υιοθετούν box-beam τη δομή συγκόλλησης η της οποίας πίεση έχει ανακουφιστεί, χαρακτηρίζει τη συμπαγή δομή, την ελαφριά, καλή ακαμψία, τη μικρή παραμόρφωση και την καλλιτεχνική εμφάνιση.
2. Η οδήγηση της κύριας διαμήκους ακτίνας τελών και η κίνηση του εγκάρσιου φανού υιοθετούν το σερβο οδηγό και τη μηχανή της Ιαπωνίας Panasonic που οδηγεί το μειωτή της Ιαπωνίας SHIMPO μέσω της συνοδόντωσης τροχών ράφι-και-γραναζιών.
3. Η πλευρά της οδήγησης της ακτίνας τελών που εξοπλίζεται με τις οριζόντιες ρόδες καθοδήγησης που μπορούν να κάνουν τη ράγα Τύπου ροδών καθοδήγησης στενά με τη ρύθμιση του εκκεντρικού άξονά της, επομένως, η σταθερότητα και η ακρίβεια κατά τη διάρκεια ολόκληρης της κίνησης μπορεί να βεβαιωθεί.
4. Οι διαμήκεις ράγες όλες οδηγών γίνονται από τη διαδρομή υψηλής έντασης, όλη η επιφάνεια επαφών της διαδρομής έχει την ακρίβεια επεξεργαμένος στη μηχανή και τα ακριβή αλέθοντας ράφια εγκαθίστανται έξω από τον τρόπο οδηγών.
5. Οι διαμήκεις ράγες οδηγών σταθεροποιούνται με τη συμπίεση του υποστηρίζοντας πίνακα πιάτων και τη σύνδεση του μανικιού, το οποίο μπορεί να εξασφαλίσει τη διαμήκεις ευθύτητα και τον παραλληλισμό της ράγας.
6. Ο αυτόματος igniter και ύψους ελεγκτής του φανού μπορεί να επιλεχτεί σύμφωνα με την απαίτηση του πελάτη, με την κατάλληλη λειτουργία.
7. Υπάρχει καλύπτρα αποτυχίας που εξοπλίζεται στο φανό που μπορεί να αποτρέψει τους κινδύνους ασφάλειας κατά τη διάρκεια της τέμνουσας διαδικασίας.
Τεχνικές παράμετροι:
Πρότυπο | CNC5-3000 | CNC5-4000 | CNC5-5000 |
Μετρητής (χιλ.) | 3000 | 4000 | 5000 |
Αποτελεσματικό τέμνον πλάτος (χιλ.) | 230-2200 | 230-3200 | 230-4200 |
Μήκος ραγών (χιλ.) | 12000 / 14000 | 12000 / 14000 | 12000 / 14000 |
Αποτελεσματικό τέμνον μήκος (χιλ.) | 10000 / 12000 | 10000 / 12000 | 10000 / 12000 |
CNC τέμνων φανός | 2 | 2 | 2 |
Τέμνων φανός λουρίδων | 9 | 9 | 9 |
Τέμνον πάχος (χιλ.) | 6~100 | 6~100 | 6~100 |
Τρέχοντας ταχύτητα κανένας-καθήκοντος | 4000 mm/mm | ||
Τρόπος κίνησης | Ενιαίος/διπλάσιο | Ενιαίος/διπλάσιο | Διπλάσιο |
Τέμνουσα ακρίβεια | ±0.5mm/mm | ||
Επαναλάβετε την ακρίβεια δυνατότητας | ±0.5mm/mm |
Η μηχανή παρουσιάζει:
Πεδίο ανεφοδιασμού:
1, μονάδα πλαισίων: Η ακτίνα, σωλήνας, η ακτίνα και το γεωγραφικό μήκος και ο μειωτής και το κ.λπ.
2, μονάδα διαδρομής: Οδηγός και εξαρτήματα. Το μέγεθος οδηγών είναι 14m*2PCS.
3, κόβοντας μονάδα πυροβόλων όπλων: Γραμμική ενιαία κοπή gun*10PCS και εξαρτήματα.
4, ηλεκτρικό σύστημα ελέγχου: Το ηλεκτρικό γραφείο ελέγχου, γεωγραφικό μήκος και οι μηχανές και τα εξαρτήματα.
5, μονάδα πηγής αερίου: Κύριος λαστιχένιος σωλήνας αέρα, αναστέλλοντας το γλιστρώντας όχημα και το κ.λπ.
6, ανταλλακτικά: 1 σύνολο
Έγγραφα με τα αγαθά:
1, οδηγίες συμπεριλαμβανομένου του χάρτη της ηλεκτρικής ενέργειας και του αερίου.
2, πιστοποιητικό
3, κατάλογος συσκευασίας
4, στο σχέδιο εγκαταστάσεων περιοχών για την τοποθέτηση των θεμελίων.
Ποιοτική υποχρέωση εξοπλισμού:
Το Α, όλα τα προϊόντα η επιχείρησή μας παραχθείσα είναι υποχωρητικό στα εθνικά και επιχειρηματικά πρότυπα.
Το Β, τα προϊόντα μας πρέπει να καλύψει όλες την τεχνική απαίτηση και τις παραμέτρους, και να εξασφαλίσει την ασφαλή και σταθερή λειτουργία.
Γ, θα στείλουμε τους εργαζομένους στον εργασιακό χώρο του αγοραστή για τη συμμετοχή και την καθοδήγηση της εγκατάστασης και της δοκιμής, έως ότου είναι έτοιμο για χρήση ο εξοπλισμός. Εκπαιδεύουμε επίσης το χειριστή εξοπλισμού και το προσωπικό συντήρησης για το χρήστη.
Το Δ, η εγγυητική περίοδος εξοπλισμού είναι ένα έτος. Κατά τη διάρκεια αυτής της περιόδου, για τη διακοπή που δεν προκαλείται από την ΠΣΔ-λειτουργία από το χρήστη, θα είμαστε αρμόδιοι για την επισκευή και θα αντικαταστήσουμε.
Το Ε, μετά από την εγγυητική περίοδο, οι επιχειρήσεις μας προσέχοντας επίσης για την ανάγκη και τη συντήρηση πελατών.
