| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Metalwork |
| Πιστοποίηση: | CE, ISO, CCC |
| Αριθμό μοντέλου: | 2-WE67K-320/6000 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Απλή συσκευασία |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Τάση: | 380V, 3PH, 50HZ ή | Υλικό: | Q235 ή Q345 ήπιος χάλυβας |
|---|---|---|---|
| Πίεση: | 320T | μήκος εργασίας: | 6000mm |
| Χρώμα: | σαν απαίτηση του πελάτη | CNC σύστημα: | DELEM DA52 |
| Υψηλό φως: | ελαφριά κάμπτοντας μηχανή πόλων,κομμένα κατά μήκος γραμμής μηχάνημα |
||

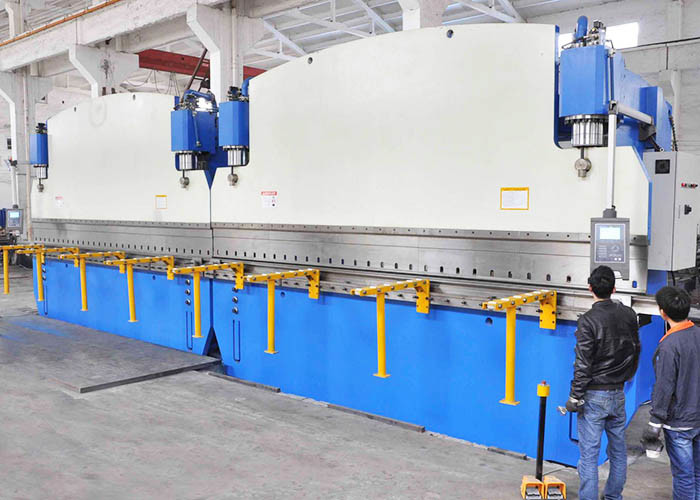

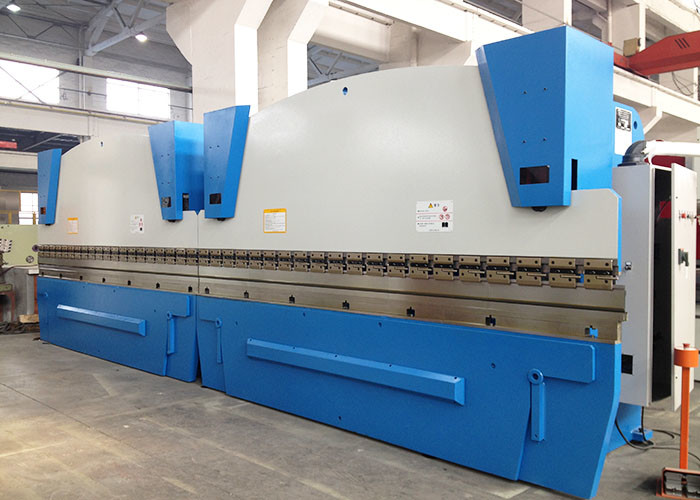

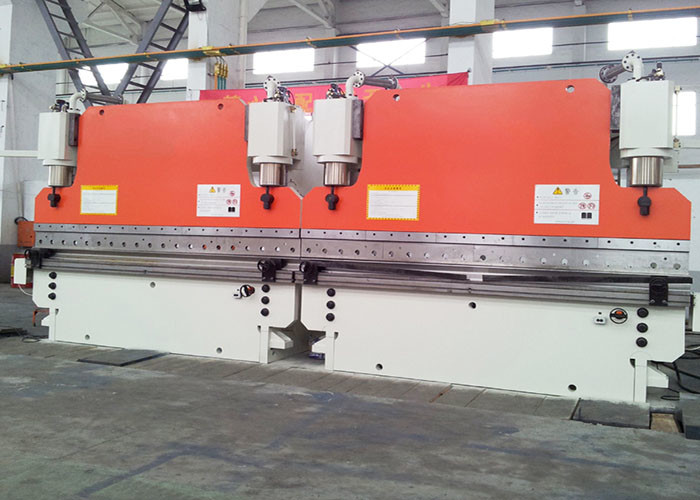

CNC διαδοχική μηχανή 320 τόνος 6 φρένων Τύπου Cnc Τύπου Μ δύο κάμπτοντας μηχανή
Εφαρμογή: κατασκευή του ελαφριού πόλου και του υψηλού ιστού
| ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ | |||
| 1 | Τύπος | Διαδοχικός υδραυλικός CNC mult-μηχανών ηλεκτρουδραυλικός synchro | |
| 2 | Δύναμη εργασίας | 2X320Ton | |
| 3 | Μήκος του πίνακα | 2X6000mm | |
| 4 | απόσταση μεταξύ των πλαισίων | 4800mm | |
| 5 | Βάθος λαιμού | 620mm | |
| 6 | Ανοικτό ύψος | 750mm | |
| 7 | Κτύπημα | 250mm | |
|
8 |
Εργασία Ταχύτητα |
Ξεφορτώστε | 70mm/s |
| Εργασία | 7.5mm/s | ||
| Επιστροφή | 75mm/s | ||
| 9 | Κύρια μηχανή | 2x22kw (εμπορικό σήμα Siemens) | |
| 10 | CNC σύστημα |
Τύπος: DELEM DA52 Co. Delem, Κάτω Χώρες 2 (Y1, Y2) |
|
| 11 | Εργαλείο |

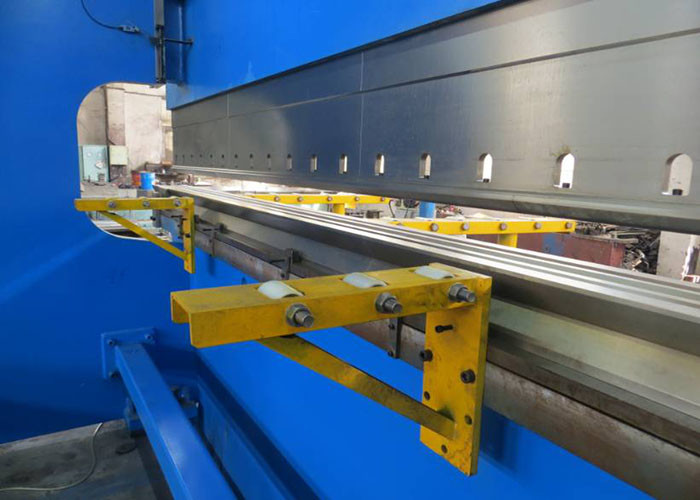

Με 1 punching και 1 πολυ κύβο φραγμών Β κατώτατο για την παραγωγή ελάχιστων 60mm OD τον οκτάγωνο μυτερό τύπο ελαφρύς πόλος. Το επάνω πάχος θηκών εργαλείων είναι 18mm Ο λειτουργώντας πίνακας με τη στέψη του συστήματος (σύστημα αποζημιώσεων) Με την μπροστινή και πίσω ενισχυτική στάση φύλλων |
|
| 12 | Σφραγίδα στους κυλίνδρους | NOK, που κατασκευάζεται στην Ιαπωνία ή SFK | |
| 13 | Υδραυλικά συστατικά | BOSCH-Rexroth -, Γερμανία | |
| 14 | Υδραυλική αντλία | BOSCH-Rexroth -, Γερμανία ή Nitch, Ιαπωνία | |
| 15 | Γραμμικός αισθητήρας ράστερ displayer | HEIDENHAIN, ΓΕΡΜΑΝΙΑ | |
| 16 | Κύρια ηλεκτρικά στοιχεία στο γραφείο | Σνάιντερ | |
| 17 | βάρος | 2x34000 κλ | |
| 18 | Γενικό μέγεθος (χιλ.) LxWxH | 2x6200x3055x4832 | |
| 19 | Συσκευασία: |
Με την πλαστική κάλυψη Η μηχανή πρέπει να είναι αποσυνθέτει κατά τη διάρκεια της μεταφοράς. Ο μηχανικός μας πρέπει να πάει στον πελάτη να το συγκεντρώσει και να ρυθμίσει.
|
|
Στοιχεία επιλογής:
| Option1 | Πρόσθετα 2 σύνολα κύκλων επάνω σε εργαλείο και 1 καθορισμένο κατώτατο εργαλείο κατάλληλα για το ελάχιστο OD 60mm τον κύκλο μυτερός τύπος ελαφρύς πόλος. Το μυτερό ποσοστό είναι 11/1000 και 12.5/1000. Το σύνολο επάνω στο μήκος εργαλείων, ένα είναι 16m (11/1000 ποσοστό) και άλλο είναι 16m (12.5/1000 ποσοστό). Το συνολικό κατώτατο εργαλείο είναι 16m (μια πλευρά με το ποσοστό 11/1000, μια άλλη πλευρά είναι 12.5/1000. | |
| Επιλογή 2 | Απλό σύστημα εκφόρτωσης τύπων δευτερεύον | |
| Επιλογή 3 |
Ωθώντας tyoe ελαφρύ σύστημα εκφόρτωσης πόλων δευτερεύον, |
Σημείωση: Y1, άξονας Y2-Δύο γραμμικές κλίμακες που εγκαθίστανται και στις δύο πλευρές του κριού για να ελέγξει τους κυλίνδρους.
Κύρια απόδοση:
1. Το πλαίσιο της μηχανής αποτελείται από τις worktable, αημένη και σωστής κατοικίες δεξαμενών, και κριός. Έτσι έχει την υψηλής αντοχής και καλή ακαμψία. Επίσης παίρνει τη δόνηση για να αποβάλει την πίεση.
2. Εργαζόμενος προι4στάμενος συγχρονισμού και των δύο μηχανών: Υιοθέτηση της ηλεκτρικός-υδραυλικής ανάλογης βαλβίδας για να εξασφαλίσει το συγχρονισμό και των δύο μηχανών. Η ανάλογη βαλβίδα γίνεται από BOSCH την επιχείρηση με πολύ τη καλή απόδοση όπως η μικρή τριβή μεταξύ των μηχανικών ζευγαριών δράσης, του λεπτού ηλεκτρονικού ενισχυτή και του ηλεκτρικού μαγνήτη με την υψηλή ελέγχοντας δύναμη και τη συνεχή δράση. Υπάρχουν δύο displayers ράστερ και στις δύο πλευρές της μηχανής για να επιθεωρήσουν τη θέση του κριού συνεχώς και να ανατροφοδοτήσουν το σήμα στο σύστημα ελέγχου, κατόπιν το σύστημα ελέγχου θα ελέγξει την ηλεκτρικός-υδραυλική βαλβίδα για να κάνει το συγχρονισμό δύο κυλίνδρων σε μια μηχανή. Επειδή τα displayers ράστερ εγκαθίστανται στα πιάτα «Γ», όχι στα πιάτα κατοικίας άμεσα, η εκτροπή του κριού και του πλαισίου όταν δεν θα επηρεάσει η εργασία τη μετρώντας και ελέγχοντας ακρίβειά της. Όταν δύο μηχανές που λειτουργούν μαζί, το διαφορικό ποτενσιόμετρο εγκατέστησαν μεταξύ δύο μηχανών θα μεταφέρουν το μηχανικό συγχρονίζοντας σήμα ηλεκτρονικό και την τροφή πίσω στο πιάτο και το σύστημα ελέγχου συγχρονισμού. Το σήμα θα διευρυνθεί από BOSCH τον ενισχυτή για να ελέγξει το συγχρονισμό και των δύο μηχανών από την ηλεκτρικός-υδραυλική ανάλογη βαλβίδα ελέγχου. Έτσι ο συγχρονισμός δύο μηχανών επιτυγχάνεται με τη υψηλή ακρίβεια.
3 μέσω του υπολογιστή, ο χειριστής θα μπορούσε να επικοινωνήσει με τη μηχανή. Ο υπολογιστής έχει αρκετών να συντηρήσουν τη γλώσσα, να υπολογίσουν και να ρυθμίσουν την κάμπτοντας δύναμη αυτόματα. Επίσης θα μπορούσε να υπολογίσει και να ελέγξει το νεκρό σημείο, μεταβαλλόμενο σημείο ταχύτητας. Τα κτυπήματα (Y1, Y2) του κριού θα μπορούσαν να κάνουν μια μικρή κλίση για να καλύψουν την ειδική απαίτηση του χρήστη.
4 εξοπλισμένος με το καλό καθοδηγώντας σύστημα, τη θέση που μετρούν το σύστημα και το υδραυλικό σύστημα ισορροπίας για να καλύψει τις απαιτήσεις της πλήρους εργασίας μήκους και της εκκεντρικής εργασίας.
5 το η μονάδα αποζημιώσεων Worktable υιοθετείται για να αποζημιώσει την εκτροπή της μηχανής κατά λειτουργία για να σιγουρευτεί την ακρίβεια του κομματιού εργασίας.
6 η επιφάνεια του κυλίνδρου έχει την καλές φθορά και τη θερμική επεξεργασία, έτσι έχει την καλή λίπανση και τη μακριά ζωή υπηρεσιών.
