Υδραυλική πετρελαίου κυλίνδρων αυτόματη συγκόλλησης μηχανή συγκόλλησης ραφών εξοπλισμού περιφερειακή

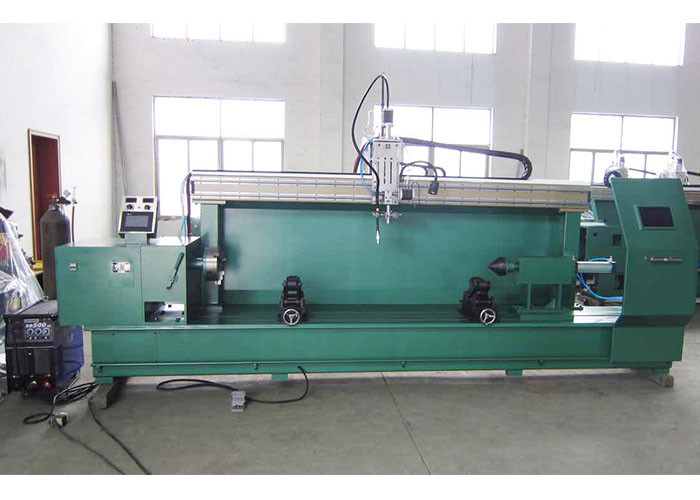

Αυτόματη υδραυλική πετρελαίου μηχανή συγκόλλησης ραφών κυλίνδρων οριζόντια περιφερειακή

Απαιτήσεις κομματιών προς κατεργασία:

1) Αντικείμενο συγκόλλησης: συγκόλληση του κυλίνδρου και του κατώτατου σημείου Β κυλίνδρων, της σε σχήμα υ συγκόλλησης λωρίδων συγκόλλησης, κυλίνδρων και φλαντζών

2) Υλικά: Σωλήνας ST 52 χάλυβα που ψήνεται και χάλυβας SAE 1045 κνημών

3) Διάμετρος κυλίνδρων: ¢40~¢450 χιλ.

4) Το μήκος του κομματιού προς κατεργασία: 100 ~ 3000mm

5) Το πάχος του κυλίνδρου: 5 ~ 50 χιλ.

Επισκόπηση εξοπλισμού:

Λειτουργικές απαιτήσεις:

1) Ικανοποιεί τη συγκόλληση της V-shaped συγκόλλησης του κυλίνδρου και του κατώτατου σημείου του κυλίνδρου, και τη συγκόλληση λωρίδων μεταξύ του κυλίνδρου και της φλάντζας

2) Η ειδική μηχανή συγκόλλησης υιοθετεί τον τρόπο περιστροφής κομματιών προς κατεργασία και καθορισμού πυροβόλων όπλων συγκόλλησης ο φανός συγκόλλησης είναι εξοπλισμένος με το μηχανισμό ρύθμισης μικροϋπολογιστών και τη συσκευή ρύθμισης γωνίας δύο-άξονα, οι οποίοι μπορούν να ρυθμίσουν τις διαφορετικές γωνίες συγκόλλησης η ανύψωση φανών συγκόλλησης ελέγχεται από τη μηχανή, οι περπατώντας κινήσεις μηχανών το πυροβόλο όπλο συγκόλλησης στην ταλάντευση η tailstock συσκευή καλύμματος υιοθετεί τον έλεγχο πίεσης αέρα. Το κεφάλι μηχανών χρησιμοποιεί τον κάτοχο σφιγκτηρών τριών νυχιών. Η συσκευή μπορεί να χρησιμοποιηθεί αυτόματα, με το χέρι και semi-automatically

3) Ο εξοπλισμός υιοθετεί το προγραμματίσημο σύστημα ελέγχου ελεγκτών (PLC) για να πραγματοποιήσει την αυτόματη παραγωγή διαδικασίας.

Κύρια χαρακτηριστικά γνωρίσματα:

1) Διαδικασία συγκόλλησης: Η συγκόλληση του CO2 υιοθετείται, το κομμάτι προς κατεργασία περιστρέφεται, και ο φανός συγκόλλησης είναι ταλαντευμένη και πολυστρωματική συγκόλληση.

2) Δύναμη συγκόλλησης: παροχή ηλεκτρικού ρεύματος συγκόλλησης που χρησιμοποιεί προστατευμένη τη αέριο μηχανή συγκόλλησης συν τον τροφοδότη καλωδίων.

3) Απαιτήσεις θέσης συγκόλλησης: οριζόντια στερέωση θέσης, λειτουργία.

4) Ειδική δομή μηχανών: Η εργαλειομηχανή συγκόλλησης αποτελείται από το χάλυβα άνθρακα, ο οποίος είναι στερεός και σταθερός. Ενεργό tailstock μηχανισμών και πίεσης τίθεται και στις δύο άκρες της συσκευής. Το κεφάλι καθορίζεται και tailstock είναι διευθετήσιμο.

5) Ενεργό κεφάλι μηχανών: Η περιστροφή κομματιών προς κατεργασία οδηγείται με τη μεταβλητή στερέωση μηχανών + μειωτών + τρεις-σαγονιών συχνότητας. Η μετακίνηση είναι σταθερός και stepless κανονισμός ταχύτητας ολόκληρο tailstock καθοδηγείται με τα τραίνα (κομμάτια προς κατεργασία προσαρμογής των διαφορετικών μηκών).

6) Tailstock: Η κορυφή του σφιχτού μέρους υιοθετεί την άκρη πίεσης αέρα.

7) Κινούμενος μηχανισμός φανών συγκόλλησης: Υιοθετεί την πίεση αέρα να ελεγχθεί η ανύψωση φανών. Ο φανός συγκόλλησης που ταλαντεύεται από τη μηχανή έχει την αυτόματη απόσταση ανύψωσης μεταξύ των στρωμάτων. Το μέγεθος της αριστερής και δεξιάς ταλάντευσης του φανού συγκόλλησης μπορεί να ρυθμιστεί, ο οποίος μπορεί να τεθεί σύμφωνα με τις ανάγκες της παραγωγής.

8) Μηχανισμός υποστηριγμάτων: Όταν η διάμετρος του κομματιού προς κατεργασία είναι διαφορετική με τη ρύθμιση του ανοίγματος του πλαισίου κυλίνδρων, το κέντρο είναι ακόμα σύμφωνο με το κέντρο της περιστροφής.

9) Προστατευτικό σώμα πορτών και κιβωτίων: η κινητή συρόμενη πόρτα παρέχεται στο μέτωπο, που εξοπλίζεται με την ένωση του προστατευτικού γυαλιού για την παρατήρηση του όρου συγκόλλησης και την παρεμπόδιση της ακτινοβολίας προστασίας τόξων και η ένωση της ζημίας παφλασμών στο ανθρώπινο σώμα, που ενσωματώνεται με στην πόρτα, η συσκευή φαίνεται όμορφη.

10) Σύστημα ελέγχου πίεσης αέρα: η τοπ άκρη τηλεσκοπική, σχέδιο συστημάτων αντιστοιχείται τα εθνικά πρότυπα.

11) Ηλεκτρικό σύστημα ελέγχου: Ο προγραμματίσημος ελεγκτής (PLC) χρησιμοποιείται ως κύρια μονάδα ελέγχου, και το σημείο παραγωγής προστατεύεται από τον ενδιάμεσο ηλεκτρονόμο. Η κινεζική οθόνη αφής επίδειξης χρησιμοποιείται ως διεπαφή διαλόγου ρύθμισης παραμέτρου. Η οθόνη αφής μπορεί να θέσει την τάση συγκόλλησης και το ρεύμα κάθε στρώματος. Θέστε την ταχύτητα συγκόλλησης και την ταχύτητα ταλάντευσης κάθε χειρωνακτικών και αυτόματων λειτουργιών στρώματος, με την αυτόματη λειτουργία ανύψωσης φανών.

12) Η ρύθμιση της πλήρους ψηφιακής προδιαγραφής συγκόλλησης μπορεί να πραγματοποιηθεί στην κονσόλα, η ρύθμιση μπορεί να εφαρμοστεί, η ταχύτητα συγκόλλησης μπορεί να ρυθμιστεί steplessly, η αριθμητική επίδειξη, προετοιμασμένη του αριθμού δαχτυλιδιών συγκόλλησης.

13) Χωριστά τα ηλεκτρικά γραφεία ελέγχου οργάνωσης και τα κιβώτια λειτουργίας, τυποποιημένη δεξαμενή καλωδίων χρήσης αλυσοδένουν για να πάρουν τα καλώδια, τους σωλήνες αέρα, κ.λπ….

14) Συσκευή προστασίας: εάν ο εξοπλισμός είναι ανώμαλος, οι στάσεις συσκευών αυτόματα και παραμένει στάσιμος, και η κλήση επαναλαμβάνεται.

15) Χρώμα εξοπλισμού: το χρώμα είναι μπλε, πράσινο μήλου ή το χρώμα που διευκρινίζεται από το χρήστη (ο χρήστης πρέπει να παρέχει μια τυποποιημένη κάρτα χρώματος).

Κύρια διαμόρφωση:

Φωτογραφίες του κομματιού προς κατεργασία συγκόλλησης:
