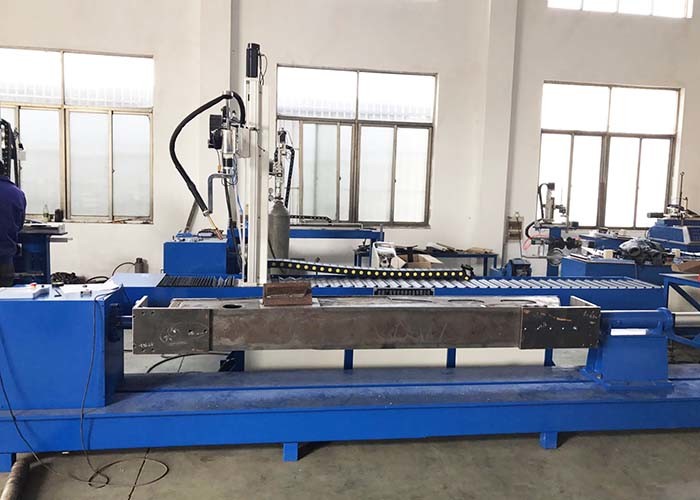

Αυτόματη μηχανή συγκόλλησης ρομποτικής πέντε-άξονα για τον υδραυλικό κύλινδρο πετρελαίου


                                        Προηγμένη αυτόματη μηχανή συγκόλλησης ρομποτικής πέντε-άξονα για τον υδραυλικό κύλινδρο πετρελαίου

Οδηγίες σχεδίου για τη μηχανή συγκόλλησης ρομποτικής:

Το σχέδιο της ρομποτικής μηχανής συγκόλλησης είναι βασισμένο στις απαιτήσεις διαδικασίας προϊόντων και τη ικανότητα παραγωγής του εξοπλισμού να επιτευχθεί βολικά η λειτουργία και η συντήρηση, έτσι ώστε η απόδοση δαπανών του εξοπλισμού μεγιστοποιείται. Σχεδιάζουμε τον εξοπλισμό μας με τα οικονομικά, την ασφάλεια, την καλές λειτουργία και την αξιοπιστία ως οδηγίες σχεδίου μας, και θεωρούμε την αξιοπιστία του εξοπλισμού ως αρχικό στόχο μας. Προκειμένου να κατασταθεί ο εξοπλισμός πιό οικονομικός να καλύψει τις απαιτήσεις πελατών, η λύση μηχανών συγκόλλησης ρομποτικής είναι τώρα διαθέσιμη στους πελάτες για τη συζήτηση.

Περιεχόμενο προγράμματος:

Οι συγκεκριμένες διαστατικές παράμετροι υπόκεινται στα σχέδια που παρέχονται από τον πελάτη.

1) Αντικείμενο συγκόλλησης: το κατώτατο σημείο κυλίνδρων, η φλάντζα, η ράβδος εμβόλων, ο στρογγυλός λιμένας και ο τετραγωνικός λιμένας

2) Υλικά: Σωλήνας ST 52 χάλυβα που ψήνεται και χάλυβας SAE 1045 κνημών

3) Διάμετρος κυλίνδρων: ¢50~¢400 χιλ.

4) Το μήκος του κομματιού προς κατεργασία: 100 ~ 2500mm

5) Το πάχος του κυλίνδρου: 5 ~ 50 χιλ.

Βάση σχεδίου:
Σχέδια κομματιών προς κατεργασία, αρχεία ανταλλαγής ταχυδρομείου και στοιχεία επικοινωνίας που παρέχονται από τον πελάτη.

Κύρια χαρακτηριστικά γνωρίσματα:
1) Υιοθετεί το ρομπότ και τη Panasonic FR-500 πηγή συγκόλλησης τόξων για να βελτιώσει πολύ την ποιότητα συγκόλλησης και την αποτελεσματικότητα παραγωγής.

2) Η διαμόρφωση του εξοπλισμού συγκόλλησης ρομποτικής είναι εύκαμπτη. Με τη ρύθμιση του προσαρτήματος, μπορεί να προσαρμοστεί στην ανάγκη να αλλαχτεί το κομμάτι προς κατεργασία που ενώνεται στενά στο μέλλον.

3) Η σύνδεση μεταξύ του προσαρτήματος του εξοπλισμού ρομποτικής και του περιστροφικού πίνακα υιοθετεί την κοινή χαρακτηριστική δομή, η οποία καθιστά την αντικατάσταση προσαρτημάτων κατάλληλη και ακριβή, και ο προσδιορισμός θέσης είναι ακριβής.

4) Το εργονομικά σχεδιασμένο σχέδιο προσαρτημάτων καθιστά το χειριστή εύκολο να λειτουργήσει, labor-saving, και να μειώσει την ένταση εργασίας του χειριστή.

5) Τα τοποθετώντας συστατικά μπορούν βολικά και ακριβώς να ρυθμίσουν τα κοu'φώματα για να διατηρήσουν τη υψηλή ακρίβεια και να εξασφαλίσουν υψηλό - ποιότητα για τα κομμάτια προς κατεργασία.

6) Το σύστημα ελέγχου που αποτελείται από τα προγραμματίσημα τερματικά είναι ευαίσθητο, αξιόπιστο, λιγότερο ελαττωματικός, και εύκολο να λειτουργηθεί και να διατηρήσει.

7) Οι λειτουργούντες συναγερμοί θέσης και συστημάτων του συστήματος επιδεικνύονται στο προγραμματίσημο τερματικό, που καθιστά τη συντήρηση συστημάτων διαισθητική και εύκολη να λειτουργήσει.

Ανάλυση διαδικασίας του εξοπλισμού:
Ακολουθία λειτουργίας συγκόλλησης:
Στερεώστε τον κύλινδρο στην περιστρεφόμενη χρήση πλατφορμών → το τρεις-νύχι και πνευματικό tailstock στερεώνοντας τον Τύπο → που το κουμπί έναρξης, χρησιμοποιεί τον ελεγκτή για να ελέγξει το φανό συγκόλλησης για να μιμηθεί, να μιμηθεί τη ραφή συγκόλλησης μέσα του κυλίνδρου, και να πραγματοποιήσει τη συνεχή συγκόλληση των πολλαπλάσιων στρωμάτων και των κύκλων. Το στρογγυλό τόξο, η ευθεία γραμμή, η διαγώνια διαδρομή, το ενώνοντας στενά ρεύμα, η τάση και η ταχύτητα μπορούν να προετοιμαστούν, το ύψος και το πλάτος κάθε διαδρομής ραφών συγκόλλησης μπορούν να προετοιμαστούν, να μιμηθούν τη διαδρομή καλά και έπειτα γρήγορα να κινηθούν προς τον έλεγχο εάν η διαδρομή είναι σωστή ή όχι, εάν είναι έτοιμη, συγκόλληση έναρξης (η λανθασμένη θέση μπορεί να τροποποιηθεί στα τμήματα) συγκόλληση → ολοκληρώνεται.

Ποιότητα συγκόλλησης κομματιών προς κατεργασία επεξεργασίας:
Το πλάτος της ραφής συγκόλλησης είναι ομοιόμορφο, η αξία επικάλυψης συγκόλλησης είναι διευθετήσιμη, και η ραφή συγκόλλησης είναι όμορφη.
Οι ατέλειες συγκόλλησης όπως οι τρύπες αέρα, η ελλιπής διείσδυση, τα κοιλώματα, το έγκαυμα κατευθείαν και ο συνυπολογισμός σκουριάς δεν επιτρέπονται, και spatter συγκόλλησης είναι μικρό.

Κύρια διαμόρφωση:




Φωτογραφίες του κομματιού προς κατεργασία συγκόλλησης:
