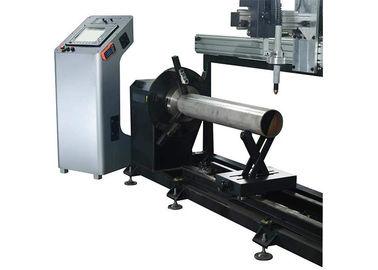

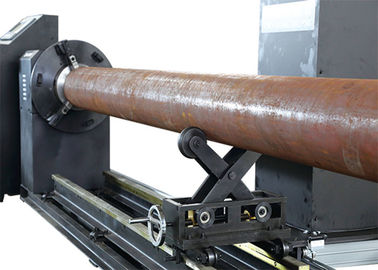

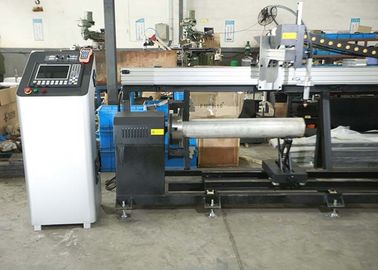

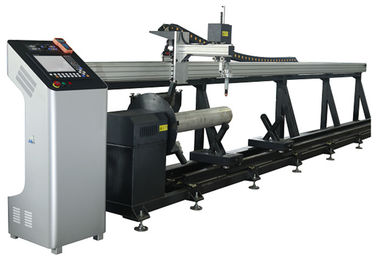

CNC 2 άξονα σωλήνων κύρια τέμνουσα μηχανή σωλήνων ήπιου χάλυβα πλάσματος με τη μηχανή της Panasonic

CNC 2 άξονα σωλήνων κύρια τέμνουσα μηχανή σωλήνων ήπιου χάλυβα πλάσματος με τη μηχανή της Panasonic

    • Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor
    • Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor
    • Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor
    • Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor
  • Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: Metalwork
    Πιστοποίηση: CE, ISO, CCC
    Αριθμό μοντέλου: CNC4-6P500

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 1 ομάδα
    Τιμή: Negotiable
    Συσκευασία λεπτομέρειες: Κιβώτιο κοντραπλακέ
    Χρόνος παράδοσης: 40 ημέρες
    Όροι πληρωμής: L / C, T / T
    Δυνατότητα προσφοράς: 100 σύνολα ανά μήνα
    Επικοινωνήστε τώρα
    Λεπτομερής Περιγραφή Προϊόντος
    Μηχανή και σερβο καλώδια: Σερβο καλώδια ασπίδων της Ιαπωνίας Panasonic Τέμνουσα ικανότητα πλάσματος: Pierce 22mm ήπιος χάλυβας
    Οδηγώντας τρόπος: Ενιαία κίνηση Τέμνων τύπος: Πλάσμα
    Λογισμικό ελεγκτών: Σωλήνας FLSK Εγγύηση: 1 έτος
    Υψηλό φως:

    pipe plasma cutting machine

    ,

    plasma tube cutting machine

    CNC 2 άξονα σωλήνων κύρια τέμνουσα μηχανή σωλήνων ήπιου χάλυβα πλάσματος με τη μηχανή της Panasonic



    Λεπτομέρειες προϊόντων:

    1) Είναι χρησιμοποιημένο σχέδιο ύφους ατσάλινων σκελετών, το οποίο είναι παράλληλο στο σωλήνα. Το τρακτέρ με την ανύψωση του εργαλείου που εγκαθίσταται στην ακτίνα ατσάλινων σκελετών. Η αποτύπωση σωλήνων από το σαγόνι τσοκ, και με τους κινητούς και διευθετήσιμους υποστηρικτές σωλήνων που στις ράγες και κάτω από το σωλήνα.

    2) Κατά κοπή, CNC τη σύστημα ελέγχου θα ελέγξει την κίνηση τρακτέρ και ο σωλήνας περιστρέφεται, για να κόψει το σωλήνα. Ολόκληρη η σταθερότητα εργασίας μηχανών και μπορεί να είναι μακροπρόθεσμη χρησιμοποιούμενη. Εύκολη λειτουργία και υψηλή αποδοτικότητα.

    3) Κατάλληλη εργασία για τη διάμετρο 50500mm χωρίς τέμνοντες σωλήνες λοξοτμήσεων.



    Στοιχεία μηχανών:



    Αποτελεσματική τέμνουσα διάμετρος:

    50500mm

    Αποτελεσματικό τέμνον μήκος:

    6000mm

    Μέγιστο βάρος του σωλήνα:

    1000kg

    Εκτιμημένος περιστραφείτε την ταχύτητα:

    0-15 περιστροφή/λεπτό

    Ovality του σωλήνα:

    ≤2%
    Ποσότητα σωλήνα stents: 4 σύνολα
    Μέγιστη γωνία λοξοτμήσεων: Καμία λειτουργία λοξοτμήσεων
    Ακρίβεια λοξοτμήσεων: Καμία λειτουργία λοξοτμήσεων
    Απόσταση ανύψωσης φανών (Ζ): ≤210mm

    Ακρίβεια εργασίας:

    ±0.2 χιλ. το /m

    Ανελκυστήρας και κάτω ρύθμιση:

    Ηλεκτρικός υψώστε και τηλεχειρισμός
    (Το ΠΛΑΣΜΑ THC θα ελέγξει το ύψος φανών κατά το κοπή)

    Τέμνων πίνακας:

    Στήριγμα και προσάρτημα κοπής σωλήνων

    Τακτοποίηση ασφάλειας:

    Διακόπτης στάσεων έκτακτης ανάγκης

    Δύναμη εισαγωγής:

    Ενιαία φάση AC220V + εναλλασσόμενο ρεύμα 380V 3Phase



    Βασικές συστατικά και προδιαγραφή:

    Ισχυρή ακτίνα με το διασκεδασμό θερμότητας, με τη συγκόλληση και μετά από την επεξεργασία ανακούφισης πίεσης. Που σιγουρεύεται η ακτίνα είναι ισχυρή και σκληρή στη διαστρέβλωση.

    1) Χ μήκος τρόπων ραγών άξονα: 7000mm

    2) Χ οδηγώντας σύστημα άξονα: ΜΗΚΟΣ ΦΑΝΩΝ ΠΟΥ ΚΙΝΕΙΤΑΙ ΣΥΜΦΩΝΑ ΜΕ την ΚΑΤΕΥΘΥΝΣΗ ΣΩΛΗΝΩΝ (μηχανή βημάτων με το κιβώτιο οδηγών και εργαλείων)

    3) Διάμετρος τσοκ άξονα Υ: φ50-500mm

    4) Οδηγώντας σύστημα άξονα Υ: ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΑΞΟΝΑΣ ΣΩΛΗΝΩΝ (σερβο 750W ψηφιακή σερβο μηχανή της Ιαπωνίας PANASONIC με το κιβώτιο οδηγών και εργαλείων)

    5) Οδηγώντας σύστημα άξονα Ζ: Ανύψωση πάνω-κάτω τον άξονα

    6) Χ και αέριο και καλώδιο άξονα Υ που κινούνται: Βαρέων καθηκόντων βιομηχανική αλυσίδα καλωδίων

    7) Χ ράγα άξονα: βαρέων καθηκόντων σιδηρόδρομος καθορισμού 24KG/m υψηλός

    8) Γραφείο ελέγχου, ηλεκτρικό γραφείο, γραφείο υψηλής συχνότητας: Με τα συστατικά OMRON, SIEMENS, συνδετήρας ΣΝΆΙΝΤΕΡ τερματικών καλωδίων



    CNC 2 άξονα σωλήνων κύρια τέμνουσα μηχανή σωλήνων ήπιου χάλυβα πλάσματος με τη μηχανή της Panasonic

    CNC 2 άξονα σωλήνων κύρια τέμνουσα μηχανή σωλήνων ήπιου χάλυβα πλάσματος με τη μηχανή της Panasonic



    Απαίτηση συνθήκης περιοχών της μηχανής:

    1. Απαίτηση τάσης:

    1) 3×400v±10%/50Hz, 220v±10%/50Hz
    2) Τριφασική σταθερότητα λιγότερο από ±5% τάσης

    3) Τριφασική ανισορροπία λιγότερο από 2,5% τάσης

    4) Προτεινόμενη χρησιμοποιώντας τάση-σταθεροποιημένη πηγή.

    Σημείωση: Να στηρίξει την αντίσταση ≤10.



    2. Απαίτηση πίεσης αέρα συμπιέσεων (κοπή πλάσματος):

    1) Το αέριο πέταξε την απαίτηση: 0.9m3/min

    2) Πίεση αερίου: 8.3kg/cm2

    3) Θερμοκρασία σημείου δρόσου να μην υπερβούν 5 εκατοντάβαθμα: πετρέλαιο content≤0.003ppm στερεό particle≤0.01micron

    4) Προτεινόμενος χρησιμοποιώντας ελεύθερος αεροσυμπιεστής πετρελαίου, ξηρότερο και υπερβολικό φίλτρο παγώματος (το σύστημα δεν μπορεί να έχει τα τμήματα σκουριάς).



    3. Ο τέμνων σωλήνας πρέπει να είναι ομαλή διάμετρος απόκλισης λιγότερο από 5mm επιφάνειας oval-shaped. Πρότυπα του ISO προσιτότητας.



    4. Θερμοκρασία εργασίας: -10°C -45°C

        Υγρασία: <90>

        Περίχωρα: Εξαερισμός, κανένα μεγάλο κούνημα



    Τέμνον δείγμα:



    CNC 2 άξονα σωλήνων κύρια τέμνουσα μηχανή σωλήνων ήπιου χάλυβα πλάσματος με τη μηχανή της Panasonic
