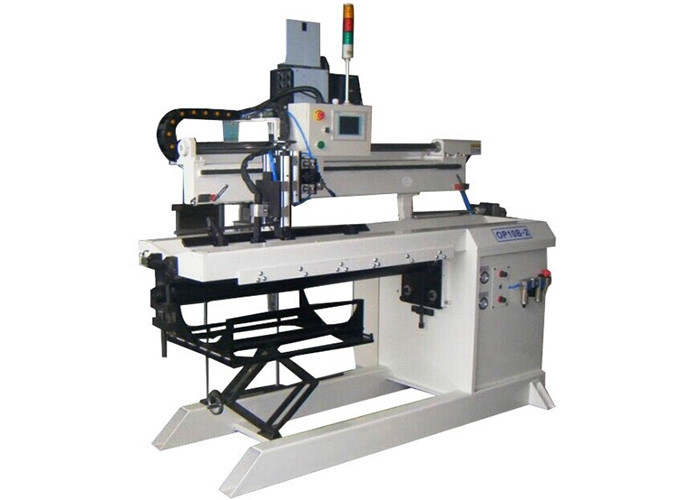

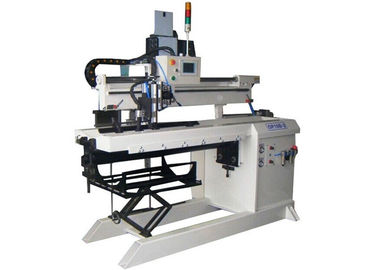

MIG ελέγχου PLC αυτόματη μηχανή συγκόλλησης, αυτόματη μηχανή συγκόλλησης σωλήνων 380V

Μηχανή συγκόλλησης ραφών Lonitudinal

•  Οι αυτόματες διαμήκεις σειρές οξυγονοκολλητών ραφών χρησιμοποιούνται κυρίως για την ένωση της διαμήκους ραφής του λεπτού φύλλου.

•  Υιοθετεί cantilever τον τύπο, και αποτελείται κυρίως από το πλαίσιο, μονάδα στερέωσης δάχτυλο-τύπων, water-cooling mandrel, διακινούμενη μεταφορά, που διασχίζει τον ολισθαίνοντα ρυθμιστή, τον τροφοδότη καλωδίων και τον κάτοχο φανών.

•  Η μονάδα στερέωσης δάχτυλο-τύπων είναι κύρια της ειδικής ώθησης από το κύτταρο αέρα, η πίεση του κυττάρου αέρα προσαρμόζεται μεταξύ 0 σε 7kg/cm2, και της απόστασης δύο τραπεζών των δάχτυλων μεταξύ 5 σε 20mm για να ικανοποιήσει το διάφορο πλάτος ραφών συγκόλλησης Water-cooling mandrel σχεδιάζεται χορηγώντας τη διάμετρο και το μήκος των κομματιών εργασίας για να εξασφαλίσει τη δύναμη.

•  Η κορυφή mandrel είναι water-cooling ένθετο με το αυλάκι για την ψύξη heatsink. Είναι διευθετήσιμο mandrel στο ύψος για να χειριστεί τα διάφορα υλικά πάχη. Η ακτίνα εγκαθίσταται με τη μεταφορά ταξιδιού που κινείται straightly από τη διαδρομή και την οδηγώντας μονάδα, μεταβλητή ταχύτητα.

Εισαγωγή:

1. Η στερέωση κομματιών προς κατεργασία υιοθετεί τις πνευματικές συσκευές συμπίεσης με τα κλειδιά, ισορροπημένη μέρη δύναμη, μικρή παραμόρφωση του κομματιού προς κατεργασία.

2. Ισχύστε στην υψηλή ποιότητα, γραμμική συγκόλληση ραφών χαμηλός-διαστρεβλώσεων. Όπως: το χημικό εμπορευματοκιβώτιο πετρελαίου, οι ηλιακοί θερμοσίφωνες, οι ηλεκτρικοί θερμοσίφωνες, η κατασκευή σωλήνων, και οι αυτοκινητικές βιομηχανίες μηχανοποίησαν τη συγκόλληση.

3. Με τον έλεγχο PLC, η ΣΥΝΕΧΉΣ μηχανή οδηγεί, stepless κανονισμός ταχύτητας, αυτόματο σύστημα ελέγχου συγκόλλησης, και ταλάντωση με μια γραμμική συσκευή για προαιρετικό.

4. Με το διαφορετικά δαχτυλίδι και το αυλάκι φρουράς στη γραμμή στο πίσω μέρος της ραφής συγκόλλησης, η συγκόλληση μπορεί να είναι διείσδυση 100%, και να εξασφαλίσει εκείνη την μια δευτερεύουσα συγκόλληση με τον πίσω σχηματισμό.

5. Το πάχος κομματιού οξυγονοκολλητών είναι 0,4 ~ 8mm, η ταχύτητα ένωσης είναι 0,2 ~ 2.2m/min.

Το αυτόματο διαμήκες σύστημα συγκόλλησης ραφών μπορεί να χρησιμοποιήσει τη διαφορετική διαδικασία συγκόλλησης, όπως η συγκόλληση το αέριο προστάτευσε τη συγκόλληση, τη συγκόλληση πλάσματος, κ.λπ.

Τεχνικές παράμετροι:

Εφαρμογή:

Η συσκευή μπορεί να χρησιμοποιηθεί ευρέως σε πολλούς τομείς για τη διαμήκη συγκόλληση ραφών όπως η αεροπορία, διαστημικό σκάφος, με λεπτούς τοίχους δοχείο πίεσης, μέρη αυτοκινήτου, ιατρικός εξοπλισμός, διακόσμηση οικοδόμησης, οικιακές συσκευές, βιομηχανία κατασκευής μηχανημάτων τροφίμων.

1) Η πνευματική κίνηση φανών συγκόλλησης πάνω-κάτω, το κομμάτι εργασίας καθορίζεται, η ραφή είναι επίπεδη.

2) Τα κομμάτια εργασίας που τοποθετούν και που στρέφονται από πνευματικό, και που πιέζουν από τα πνευματικά κλειδιά, θέση ένωσης δεν μπορούν να αντισταθμίσουν.

3) Ο φανός συγκόλλησης να είναι πάνω-κάτω, αριστερά και δεξιός, προς τα εμπρός και προς τα πίσω και γωνία που ρυθμίζεται μπορεί, προκειμένου να καλυφθούν οι απαιτήσεις συγκόλλησης.

4) Ο έλεγχος ολόκληρης της μηχανής είναι PLC, εναλλασσόμενο ρεύμα που ο μεταβλητός κανονισμός ταχύτητας συχνότητας, εξασφαλίζει την αξιοπιστία euqipment.

5) Το προστιθέμενο υποστηρίζοντας λουρί χαλκού, εξασφαλίζει διαμόρφωση αντίστροφης πλευράς.

6) Η μορφή συγκόλλησης μπορεί να προετοιμαστεί, αποθήκευση και μεταφορά. Μέσω της ανθρώπου-μηχανής διεπαφής μπορεί εύκολα να αλλάξει τη μετάβαση παραμέτρου και κράτους.

Φωτογραφίες κομματιών προς κατεργασία:
