Τόπος καταγωγής: | Κίνα |
Μάρκα: | Metalwork |
Πιστοποίηση: | CE, ISO, CCC |
Αριθμό μοντέλου: | Cnc-3000 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | 1 X 20 " GP |
Χρόνος παράδοσης: | 40 ημέρες |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
CNC σύστημα: | Hypertherm, Fangling, κ.λπ. | Πηγή πλάσματος: | Hypertherm, Victor, κ.λπ. |
---|---|---|---|
Ελεγκτής ύψους: | Hongyuda, Hypertherm, κ.λπ. | Να τοποθετηθεί λογισμικό: | FastCAM, InteGNPS, κ.λπ. |
Τέμνων τρόπος: | Πλάσμα/αέριο | Μοτέρ: | Panasonic |
Reducer: | Shimpo, Neugart | ||
Υψηλό φως: | μηχάνημα μεταλλικά κοπής CNC,CNC τέμνουσα μηχανή χάλυβα |

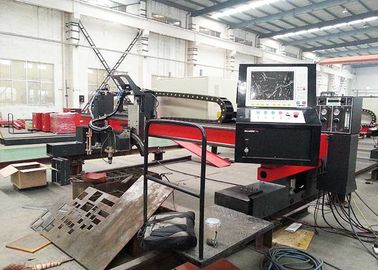

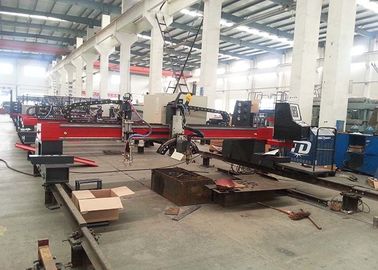

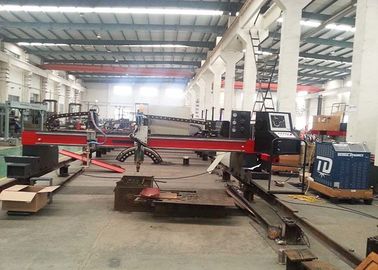

Διπλός δευτερεύων κόπτης πιάτων αερίου πλάσματος της Panasonic CNC τρόπου Drive με την κοπή λοξοτμήσεων πλάσματος
CNC η περιστροφή που η τέμνουσα μηχανή σχεδιάζεται από την επιχείρησή μας για να ικανοποιήσει την ανάγκη της ανάπτυξης του κτηρίου σκαφών. Ο περιστροφικός φανός υιοθετεί τη δομή της περιστροφής συν την εκτροπή, δηλαδή, εγκάρσια κατεύθυνση rotate+45, διαμήκης κατεύθυνση deflect+45. Η ένωση του βαθμού περιστροφής και εκτροπής μπορεί να επιτύχει τη γεωμετρική κοπή λοξοτμήσεων καμπυλών ακίνητη και μεταβλητή. Το αρχικό σημείο και της εγκάρσιας περιστροφής και της διαμήκους εκτροπής είναι το τέμνον σημείο κομματιών προς κατεργασία. Αυτή η δομή όχι μόνο προστατεύει από παρεμβαίνει του καλωδίου και της τραχείας πλάσματος αλλά και μπορεί να επικαλύψει το τέμνον σημείο και το σημείο εκτροπής έτσι ώστε όχι μόλυβδος στην εκτροπή του τέμνοντος βαθμού. Υπάρχει αρχική ευθυγράμμιση και εναντίον της σύγκρουσης συσκευές στη βάση τεμνόντων φανών, κατά αυτόν τον τρόπο, η εργασία τεμνόντων φανών πλάσματος ασφαλέστερη.
Χαρακτηριστικά γνωρίσματα:
1. Και το οδηγώντας τέλος και οι διαγώνιες ακτίνες υιοθετούν box-beam τη δομή συγκόλλησης η της οποίας πίεση έχει ανακουφιστεί, χαρακτηρίζει τη συμπαγή δομή, την ελαφριά, καλή ακαμψία, τη μικρή παραμόρφωση και την καλλιτεχνική εμφάνιση.
2. Η οδήγηση της κύριας διαμήκους ακτίνας τελών και η κίνηση του εγκάρσιου φανού υιοθετούν το σερβο οδηγό και τη μηχανή της Ιαπωνίας Panasonic που οδηγεί το μειωτή της Ιαπωνίας SHIMPO μέσω της συνοδόντωσης τροχών ράφι-και-γραναζιών.
3. Η πλευρά της οδήγησης της ακτίνας τελών που εξοπλίζεται με τις οριζόντιες ρόδες καθοδήγησης που μπορούν να κάνουν τη ράγα Τύπου ροδών καθοδήγησης στενά με τη ρύθμιση του εκκεντρικού άξονά της, επομένως, η σταθερότητα και η ακρίβεια κατά τη διάρκεια ολόκληρης της κίνησης μπορεί να βεβαιωθεί.
4. Οι διαμήκεις ράγες όλες οδηγών γίνονται από τη διαδρομή υψηλής έντασης, όλη η επιφάνεια επαφών της διαδρομής έχει την ακρίβεια επεξεργαμένος στη μηχανή και τα ακριβή αλέθοντας ράφια εγκαθίστανται έξω από τον τρόπο οδηγών.
5. Οι διαμήκεις ράγες οδηγών σταθεροποιούνται με τη συμπίεση του υποστηρίζοντας πίνακα πιάτων και τη σύνδεση του μανικιού, το οποίο μπορεί να εξασφαλίσει τη διαμήκεις ευθύτητα και τον παραλληλισμό της ράγας.
6. Ο αυτόματος igniter και ύψους ελεγκτής του φανού μπορεί να επιλεχτεί σύμφωνα με την απαίτηση του πελάτη, με την κατάλληλη λειτουργία.
Τεχνικές παράμετροι:
Πρότυπο | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Αποτελεσματικό τέμνον πλάτος (χιλ.) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Πλάτος διαδρομής (χιλ.) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Αποτελεσματικό τέμνον μήκος (μ) | μήκος διαδρομής 2m λιγότερο από | ||||||
Τέμνον πάχος (χιλ.) | Φλόγα: 5-120 (Max 300mm) πλάσμα: 1-80 (εξαρτάται από τη δύναμη του πλάσματος). | ||||||
Βασικά συστατικά | |||||||
Τέμνων τρόπος | Πλάσμα και οξυγόνο-καύσιμα/φλόγα | ||||||
Τρόπος κίνησης | Σερβο μηχανή, διπλός-πλευρά | ||||||
Αριθμός τεμνόντων φανών | Προσαρμογή | ||||||
Οδηγώντας μηχανή | Panasonic/Yaskawa | ||||||
CNC ελεγκτής | ΑΚΡΗ μικροϋπολογιστών υπέρ, ΑΚΡΗ υπέρ, KP, Burney, ESAB | ||||||

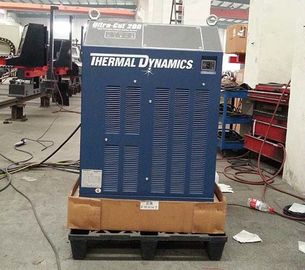

Διαθέσιμη δύναμη πλάσματος | Hypertherm, Kjellberg, θερμική δυναμική, ESAB | ||||||
Λογισμικό προγραμματισμού | Hypertherm ProNest, Hypertherm TurboNest, επαγγελματίας FASTCAM | ||||||
Τάση ισχύος | 3×380V±10% 50Hz/σύμφωνα με την τοπική συνθήκη του χρήστη | ||||||
Γλώσσα λειτουργίας | Πολυ γλώσσα, βασική: Αγγλικά |
Λεπτομέρειες μηχανών:
Δομή σωμάτων μηχανών 3. Η διπλή κίνηση υιοθετεί τη συμμετρική δομή. |
|
Μετάδοση1. Οι οδηγώντας κινήσεις εργαλείο-ραφιών χωρίς χάσμα δέσμευσης εξασφαλίζουν τη λειτουργία μηχανών ομαλή με υψηλή ταχύτητα2. Κιβώτιο εργαλείων: ΡΑΨΤΕ, υψηλό torsion παραγωγής χαμηλού θορύβου. |
|
Οδηγήστε το πρότυπο Δις-δευτερεύον Drive σερβο μηχανών εναλλασσόμενου ρεύματος της Ιαπωνίας ή Stepper μηχανών. Μειωτής shimpo της Ιαπωνίας ή γερμανικός πλανητικός μειωτής τεχνολογίας. |
|
Ράγα οδηγών Τρόπος διαδικασίας: Μύλος υψηλής ακρίβειας Διαμήκης ακρίβεια ραφιών: βαθμός 7 Μήκος μονάδων: 1.0M ή 2.0M. |
|
CNC σύστημα1. επίδειξη 10,4 ίντσας LCD Η Σαγκάη ή το αμερικανικό CNC εμπορικών σημάτων σύστημα είναι προαιρετική |
