| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Metalwork |
| Πιστοποίηση: | CE, ISO, CCC |
| Αριθμό μοντέλου: | CNC5-5000 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | 1 X 20 " GP |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| CNC σύστημα: | Hypertherm, Fangling, κ.λπ. | Ελεγκτής ύψους: | Hongyuda, Hypertherm, κ.λπ. |
|---|---|---|---|
| Να τοποθετηθεί λογισμικό: | FastCAM, InteGNPS, κ.λπ. | Τέμνων φανός: | 9+1 |
| Μοτέρ: | Panasonic | Reducer: | Shimpo, Neugart |
| Χρώμα: | Red+black, Blue+yellow ή προσαρμοσμένος | Εγγύηση: | 1 έτος |
| Υψηλό φως: | Μηχανή συνελεύσεων ακτίνων Χ,H γραμμή συγκόλλησης Beam |
||
CNC πολυ-επικεφαλής κάθετη τέμνουσα μηχανή φλογών λουρίδων
Περιγραφή προϊόντων:
Με την οικονομική λειτουργία ψηφιακού ελέγχου, η CNC τέμνουσα μηχανή φλογών/πλάσματος μπορεί ισχύων στο μέρος να ταξινομήσει την ευθεία κοπή φύλλων χάλυβα, καθώς επίσης και την ανώμαλη γεωμετρική κοπή μορφής. Το κύριο πλαίσιο κάμπτεται, ενωμένος στενά, ανοπτημένος για να αφαιρέσει την πίεση, έτσι είναι σταθερό και όχι εύκολα παραμορφωμένο. Η σερβο μηχανή, ο μειωτής, η βαλβίδα απελευθέρωσης πίεσης, ο σωλήνας αέρα, η μαγνητική βαλβίδα καθώς επίσης και τα τέμνοντα πυροβόλα όπλα χρησιμοποιούμενοι είναι όλο το παγκοσμίως διάσημο εμπορικό σήμα για να εξασφαλίσουν σταθερή ποιότητα.
Χαρακτηριστικά γνωρίσματα:
1. Και το οδηγώντας τέλος και οι διαγώνιες ακτίνες υιοθετούν box-beam τη δομή συγκόλλησης η της οποίας πίεση έχει ανακουφιστεί, χαρακτηρίζει τη συμπαγή δομή, την ελαφριά, καλή ακαμψία, τη μικρή παραμόρφωση και την καλλιτεχνική εμφάνιση.
2. Η οδήγηση της κύριας διαμήκους ακτίνας τελών και η κίνηση του εγκάρσιου φανού υιοθετούν το σερβο οδηγό και τη μηχανή της Ιαπωνίας Panasonic που οδηγεί το μειωτή της Ιαπωνίας SHIMPO μέσω της συνοδόντωσης τροχών ράφι-και-γραναζιών.
3. Η πλευρά της οδήγησης της ακτίνας τελών που εξοπλίζεται με τις οριζόντιες ρόδες καθοδήγησης που μπορούν να κάνουν τη ράγα Τύπου ροδών καθοδήγησης στενά με τη ρύθμιση του εκκεντρικού άξονά της, επομένως, η σταθερότητα και η ακρίβεια κατά τη διάρκεια ολόκληρης της κίνησης μπορεί να βεβαιωθεί.
4. Οι διαμήκεις ράγες όλες οδηγών γίνονται από τη διαδρομή υψηλής έντασης, όλη η επιφάνεια επαφών της διαδρομής έχει την ακρίβεια επεξεργαμένος στη μηχανή και τα ακριβή αλέθοντας ράφια εγκαθίστανται έξω από τον τρόπο οδηγών.
5. Οι διαμήκεις ράγες οδηγών σταθεροποιούνται με τη συμπίεση του υποστηρίζοντας πίνακα πιάτων και τη σύνδεση του μανικιού, το οποίο μπορεί να εξασφαλίσει τη διαμήκεις ευθύτητα και τον παραλληλισμό της ράγας.
6. Ο αυτόματος igniter και ύψους ελεγκτής του φανού μπορεί να επιλεχτεί σύμφωνα με την απαίτηση του πελάτη, με την κατάλληλη λειτουργία.
7. Υπάρχει καλύπτρα αποτυχίας που εξοπλίζεται στο φανό που μπορεί να αποτρέψει τους κινδύνους ασφάλειας κατά τη διάρκεια της τέμνουσας διαδικασίας.
Τεχνικές παράμετροι:
| Πρότυπο | CNC5-3000 | CNC5-4000 | CNC5-5000 |
| Μετρητής (χιλ.) | 3000 | 4000 | 5000 |
| Αποτελεσματικό τέμνον πλάτος (χιλ.) | 230-2200 | 230-3200 | 230-4200 |
| Μήκος ραγών (χιλ.) | 12000 / 14000 | 12000 / 14000 | 12000 / 14000 |
| Αποτελεσματικό τέμνον μήκος (χιλ.) | 10000 / 12000 | 10000 / 12000 | 10000 / 12000 |
| CNC τέμνων φανός | 2 | 2 | 2 |
| Τέμνων φανός λουρίδων | 9 | 9 | 9 |
| Τέμνον πάχος (χιλ.) | 6~100 | 6~100 | 6~100 |
| Τρέχοντας ταχύτητα κανένας-καθήκοντος | 4000 mm/mm | ||
| Τρόπος κίνησης | Ενιαίος/διπλάσιο | Ενιαίος/διπλάσιο | Διπλάσιο |
| Τέμνουσα ακρίβεια | ±0.5mm/mm | ||
| Επαναλάβετε την ακρίβεια δυνατότητας | ±0.5mm/mm | ||
Εφαρμογή:
Αυτή η μηχανή μπορεί να κόψει τον ήπιο χάλυβα με την κοπή φλογών, και να κόψει το χάλυβα υψηλού άνθρακα, το ανοξείδωτο, το αργίλιο, το χαλκό και άλλο μη σιδηρούχο μέταλλο με την κοπή πλάσματος μπορέστε configurate όπως απαιτήσατε., κατά συνέπεια εφαρμόζεται ευρέως στις βιομηχανίες όπως τα μηχανήματα, το αυτοκίνητο, η ναυπηγική, το πετροχημικό, η πολεμική βιομηχανία, η μεταλλουργία, το αεροδιάστημα, ο λέβητας και το δοχείο πίεσης, το κινητήριο κ.λπ.

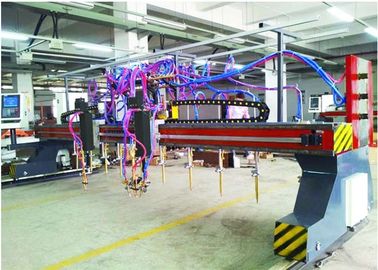

Φωτογραφία μηχανών:
