Ξετυλίγοντας την ισοπεδώνοντας τέμνουσα μηχανή σπειρών που κόβεται στη γραμμή 5x1250 μήκους για ελαφρύ Πολωνό

Περικοπή στη γραμμή μήκους για ελαφρύ Πολωνό

Εφαρμογή:

Είναι για το ελαφρύ υλικό πόλων που ξετυλίγει, ισοπέδωση, κόβοντας, ξύνει τη σχισμή ακρών και τη μυτερή διαδικασία σχισμής, για να πάρει ένα δευτερεύον μικρό πλάτος, ένα δευτερεύον μεγάλο πιάτο χάλυβα πλάτους.

Αυτή η γραμμή χρησιμοποιείται για την ανοξείδωτη σπείρα με τις διαφορετικές προδιαγραφές, μέσω της ξετυλίγω-ισοπεδώνω-κοπής στα ισιωμένα πιάτα ως αναγκαίο μήκος.

Αυτή η γραμμή είναι λογική στο σχεδιάγραμμα, εύκολη λειτουργία, υψηλού επιπέδου της αυτοματοποίησης που θα μπορούσε επεξεργασία όλα τα είδη ανοξείδωτης σπείρας, χρωματισμένη σπείρα, σπείρα αργιλίου, να γαλβανίσει τη σπείρα ή τη χρωματισμένη σπείρα. Αυτή η γραμμή εφαρμόζει ευρέως στη βιομηχανία επεξεργασίας μεταλλικών πιάτων, όπως το αυτοκίνητο, το εμπορευματοκιβώτιο, την οικιακή συσκευή, τη συσκευασία, το δομικό υλικό, κ.λπ.

Αυτή η γραμμή αποτελείται από το αυτοκίνητο σπειρών, το διπλό κεφάλι uncoiler, την υδραυλική συμπίεση & την καθοδήγηση, το κεφάλι φτυαριών, τη συσκευή τσιμπήματος, leveler, τη σερβο συσκευή μετρητών μήκους, την πνευματική κουρά cluth, το μεταφορέα λουριών, τον πνευματικό στοιβαχτή, το αυτοκίνητο εκφόρτωσης, το ηλεκτρικό σύστημα, κ.λπ. καθώς επίσης και τη rollaway φωλιά, την οδηγώντας συσκευή, κ.λπ.

Τεχνική παράμετρος και αποτελούμενες συσκευές:

Ο εξοπλισμός περιλαμβάνει:

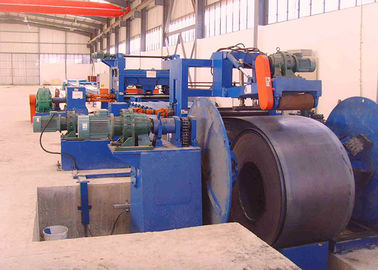

1. Η φόρτωση σπειρών χάλυβα μετακινείται το αυτοκίνητο:

Πάνω-κάτω: Υδραυλικός

Οριζόντια κίνηση: μηχανοποιημένος

Max.loading βάρος: 15Tons

2. Υδραυλικός διπλός-επικεφαλής τύπος ομπρελών decoiler:

Συμπερίληψη: Μηχανοποιημένος πληρώστε μακριά, μηχανή, μειωτής,

Το σύστημα αλυσίδων παίρνει τη μετατόπιση για να περιστραφεί. Η κατεύθυνση περιστροφής μπορεί να είναι δεξιόστροφη και.

Ανοικτός και κλείστε: Υδραυλικός

Max.loading βάρος: 15Tons

3. Υδραυλική συσκευή καθοδηγώ-συμπίεσης, φτυάρι-κεφαλιών, τσιμπήματος και σίτισης:

Είναι για τη λήψη του κεφαλιού της σπείρας χάλυβα στη σίτιση της μονάδας, υδραυλικών επάνω και του Τύπου για να αποφύγει τη σπείρα χάλυβα χαλαρά.

Η περιστροφή των δύο κυλίνδρων ταΐζει το υλικό στην άκρη που σκίζει τη μονάδα. Του επάνω κυλίνδρου πάνω-κάτω: υδραυλικός

4. Μέσος κυλώντας τρόπος worktable: 4M

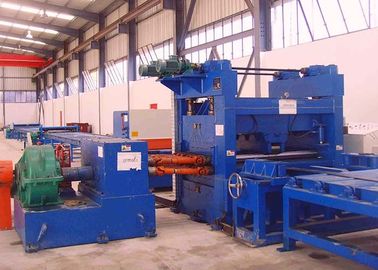

5.Leveling μονάδα: (δύο βάζουν τον τύπο),

Συμπερίληψη: διευθετήσιμη μηχανή ταχύτητας, μειωτής, κιβώτιο ταχυτήτων.

Ο ισοπεδώνοντας κύλινδρος είναι εξετάζει τις θερμικές επεξεργασίες, 40Cr. HRC48

Πάνω-κάτω το σύνολο 13 κυλίνδρων. (συμπεριλαμβανομένου 1 ζευγαριού του κυλίνδρου τσιμπήματος)

Η επάνω βάση κυλίνδρων πάνω-κάτω τη μετακίνηση οδηγείται από τη μηχανή μέσω του συστήματος σκουληκιών.

Είναι με το μήκος μετρώντας τη μονάδα:

Περιστράφηκε τον κωδικοποιητή στέλνει το siginal μήκους στο σύστημα ελέγχου και ελέγχει το ορισμένο μήκος.

6. Τέμνουσα μηχανή:

Συμπερίληψη: Υδραυλική κουρά Q12Y-6*2000 ακτίνων ταλάντευσης.

7. Διπλή άκρη που σκίζει τη μονάδα.

Είναι γιατί η σχισμή ξύνει την άκρη του καυτού - κυλημένο πιάτο χάλυβα για να πάρει το ακριβές πλάτος για τον ελαφρύ πόλο.

Είναι βάση στην αρχή κουράς κυλίσματος για να κόψει το φύλλο χάλυβα. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο η ευθεία κοπή. Από την αλλαγή η θέση της σκίζοντας λεπίδας να αποκτηθεί το διαφορετικό πλάτους FR διαφορετικό φύλλο πόλων μεγέθους ελαφρύ.

Συμπερίληψη:

Ενισχυτικός πίνακας με τη ράγα

Στερεώνοντας το φύλλο μετακινηθείτε, ένα κομμάτι

Διπλασιάστε την άκρη τύπων λεπίδων που σκίζει τη μονάδα με το παράθυρο μηχανών και εργαλείων.

8. Εκλεπτύνετε τη σχισμή της μονάδας

Η μυτερή σκίζοντας μηχανή είναι βάση στην αρχή κουράς κυλίσματος για να κόψει το φύλλο χάλυβα. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο ο μυτερός τέμνων βαθμός. Από την αλλαγή η θέση του πώματος στο καρότσι για να ελέγξει το μυτερό ποσοστό σχισμής.

Συμπερίληψη:

Ενισχυτικός πίνακας με τη ράγα

Στερεώνοντας το φύλλο μετακινηθείτε, ένα κομμάτι

Οι ενιαίες λεπίδες δακτυλογραφούν την άκρη που σκίζει τη μονάδα με το παράθυρο μηχανών και εργαλείων.

9. Πίνακας 12 μ υποστήριξης τύπων σφαιρών για το τελειωμένο μυτερό φύλλο

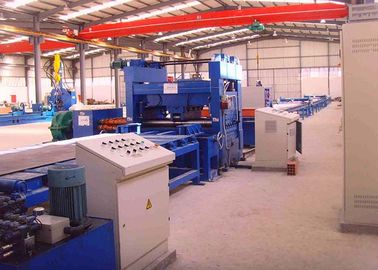

10. Ηλεκτρικό σύστημα:

Κεντρικός πίνακας ελέγχου.

Το PLC, αναστροφέας οδηγών εναλλασσόμενου ρεύματος έχει το χαρακτηριστικό γνώρισμα της γρήγορης απάντησης και της καλής δραστηριότητας, οι οποίες μπορούν αποτελεσματικά να ελέγξουν την ακρίβεια μέτρησης και την τρέχοντας ταχύτητα.

16. Υδραυλικό σύστημα:

Υδραυλική δύναμη 25L/min

Συμπερίληψη: υδραυλικός σταθμός, βαλβίδες, δεξαμενή πετρελαίου, κοινός, μαλακός σωλήνας, σκληρός σωλήνας και ούτω καθεξής.
