Αυτόματη μηχανή συγκόλλησης με φωτεινό πόλο για στρογγυλό οκτάγωνο πόλο τύπου SAW

Αυτόματη Μηχανή Συγκόλλησης Φωτιστικών Στύλων

Αυτή η μηχανή είναι ειδικά σχεδιασμένη για αυτόματη συγκόλληση ραφής φωτιστικών στύλων.

Μέθοδος συγκόλλησης: Συγκόλληση με υποβρύχιο τόξο / Συγκόλληση MIG.

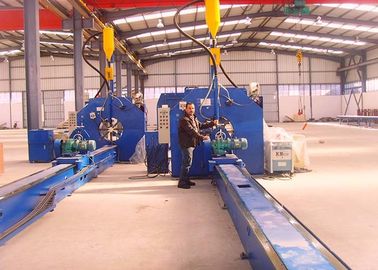

Η ΜΗΧΑΝΗ ΣΥΓΚΟΛΛΗΣΗΣ ΦΩΤΙΣΤΙΚΩΝ ΣΤΥΛΩΝ είναι κατάλληλη για πολυγωνικούς και κυκλικούς κωνικούς φωτιστικούς στύλους τύπου ενός κελύφους. Είναι μια αυτόματη γραμμή συγκόλλησης, το φορείο με κινητήρα ρυθμιζόμενης ταχύτητας μπορεί να τραβήξει (ή να σπρώξει) τον φωτιστικό στύλο από το μικρό άκρο στο μεγάλο άκρο. Ο υδραυλικός κύλινδρος μέσω μηχανικής αλυσίδας, ο τροχός σκουληκιού σπρώχνει τον τροχό σύσφιξης για να κλείσει τον στύλο και να κάνει συγκόλληση ταυτόχρονα.

Η μηχανή περιλαμβάνει τα ακόλουθα στοιχεία:

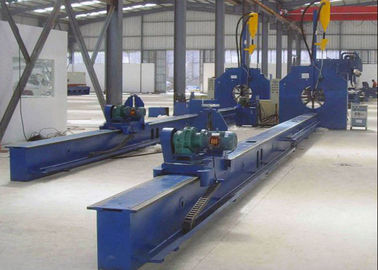

Μεγάλο τραπέζι εργασίας με σχάρα για το φορείο έλξης.

Φορείο για έλξη στύλου

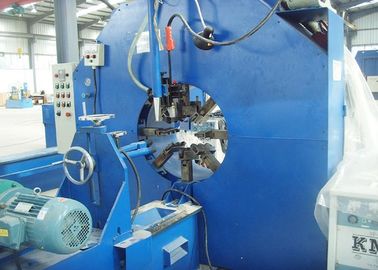

Υδραυλική μονάδα σύσφιξης και συγκόλλησης (συμπεριλαμβανομένων 3 σετ τροχών σύσφιξης για πολυγωνικούς και κυκλικούς στύλους)

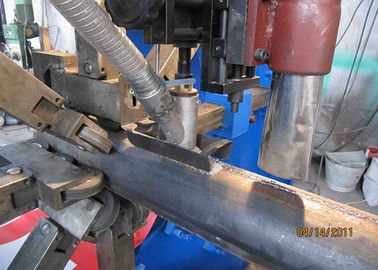

Σύστημα συγκόλλησης με υποβρύχιο τόξο, συμπεριλαμβανομένου του συστήματος τροφοδοσίας συρματόσ

Το σύστημα ανάκτησης ροής

Μονάδα οπίσθιας στήριξης

Υδραυλικό σύστημα

Δομές:

Η μηχανή περιλαμβάνει τα ακόλουθα στοιχεία:

1.  Μεγάλο τραπέζι εργασίας με σχάρα για το φορείο έλξης.
2.  Φορείο για έλξη στύλου.
3.  Υδραυλική μονάδα σύσφιξης και συγκόλλησης (συμπεριλαμβανομένων 3 σετ τροχών σύσφιξης για πολυγωνικούς και κυκλικούς στύλους).
4.  Σύστημα συγκόλλησης με υποβρύχιο τόξο και συγκόλλησης με αέριο προστασίας (CO₂) συγκόλλησης, συμπεριλαμβανομένου του συστήματος τροφοδοσίας συρματόσ.
5.  Το σύστημα ανάκτησης ροής.
6.  μονάδα οπίσθιας στήριξης.
7.  υδραυλικό σύστημα.

Τεχνικές παράμετροι:
