Μεγάλη αυτόματη μηχανή συγκόλλησης για την ενσωματωμένη ενωμένη στενά γραμμή παραγωγής πλέγματος καλωδίων

Μεγάλη αυτόματη μηχανή συγκόλλησης πλέγματος καλωδίων για την ενσωματωμένη ενωμένη στενά γραμμή παραγωγής πλέγματος

Χαρακτηριστικά γνωρίσματα:

1) Σίτιση μέσω της σπείρας καλωδίων και απαλλαγή μέσω της weft χοάνης καλωδίων.

2) Το weft καλώδιο είναι εξοπλισμένο με μια χοάνη καλωδίων επιλογών για να εξασφαλίσει τη γρήγορη ταχύτητα απαλοιφής του weft καλωδίου.

3) Είναι εξοπλισμένο με τη σερβο μηχανή της Panasonic + πλανητικός μειωτής για να εξασφαλίσει τη σταθερότητα του συστήματος και το τυποποιημένο μέγεθος του προϊόντος. Η εισαγωγή οθόνης αφής μεγέθους οθόνης, και μπορεί να θέσει ποικίλο weft διάστημα καλωδίων στην ίδια οθόνη, κατάλληλος και εύκαμπτος. (η πηδώντας λειτουργία συγκόλλησης σημείου μπορεί να τεθεί σύμφωνα με τις ανάγκες)

4) Ο τέμνων τρόπος δικτύων, υιοθετεί τέμνουσα μηχανή δικτύων υψηλής ταχύτητας την αυτόματη.

5) Ελικοειδής μειωτής εργαλείων: προκειμένου να εξασφαλιστεί η λειτουργία του εξοπλισμού κάτω από το υψηλό φορτίο, ο ελικοειδής μειωτής εργαλείων σειράς Κ με τη μεγάλη φέρουσα δύναμη ροπής υιοθετείται, και η εξωτερική εγκατάσταση εξασφαλίζει τα χαρακτηριστικά της εύκολης συντήρησης.

6) Η κύρια μηχανή είναι εξοπλισμένη με την του δέλτα κάρτα μετατροπέων +PG συχνότητας υψηλών σημείων του VE, που βρίσκει το χρόνο επιτάχυνσης και επιβράδυνσης της κύριας μηχανής από 0 σε 1500r/min 0.02s, και μπορεί να τρέξει στη ροπή 200% με μηά ταχύτητα, που εξασφαλίζει τη γρήγορη δυνατότητα απάντησης του εξοπλισμού. (μηχανή με τον κωδικοποιητή Autonics)

7) Η weft ευθυγράμμιση καλωδίων ελαφριού κτυπήματος καλωδίων ελέγχου κυλίνδρων της Ιαπωνίας SMC, weft απαλοιφή καλωδίων, τραβά το δίχτυ πίσω στον ανελκυστήρα ο καθαρός, και εξοπλισμένος με το πετρέλαιο SMC και το διαχωριστή νερού.

8) Η απλή λειτουργία, όλες οι παράμετροι της συσκευής μπορεί να τεθεί στην οθόνη αφής, και η μηχανή διακοπτών έχει μόνο ένα αυτόματο κουμπί λειτουργίας. Όταν ο εξοπλισμός αποτυγχάνει, θα επιδειχθεί στην οθόνη αφής (HMI) για να διευκολύνει τη συντήρηση του εξοπλισμού.

9) Υψηλός - ποιοτική διαμόρφωση: Ο κύλινδρος της Ιαπωνίας SMC, Ταϊβάν η οθόνη αφής, panasonic σερβο μηχανή, panasonic σερβο οδηγός, panasonic PLC, επαφέας της Γερμανίας Σνάιντερ, του δέλτα αναστροφέας και ούτω καθεξής.

Συνθήκες εργασίας:

Σχεδιάγραμμα:

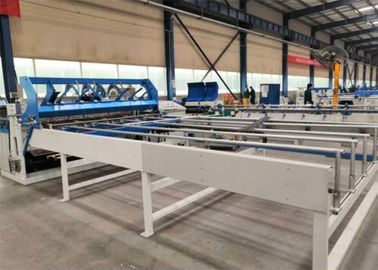

Ολόκληρη η γραμμή αποτελείται από τις ακόλουθες συσκευές:
① καλωδίων εξόφλησης ② γραμμών καλωδίων πιέζοντας κυλίνδρων ③ γραμμών καλωδίων ευθύτερο κύριο συγκόλλησης ④ PLC χοανών ⑥ καλωδίων μηχανών ⑤ διαγώνιο που τραβά το τέμνον πλέγμα μηχανών ⑧ πλέγματος συστημάτων ⑦ που λαμβάνει το καροτσάκι

Λεπτομερές χαρακτηριστικό:

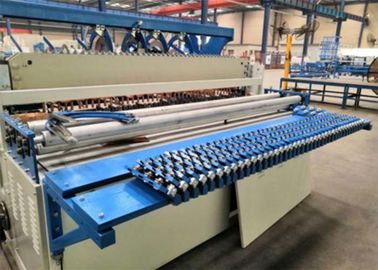

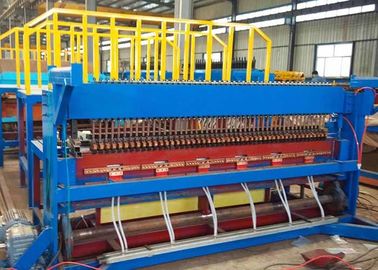

1. Κύρια μηχανή συγκόλλησης

1) Για αυτήν την τη μηχανή μας, η σίτιση καλωδίων γραμμών από τη σπείρα automaticly, η οποία είναι πιό convinient και σώζει τους εργαζομένους quantiy.
2) Το transfomer είναι το νέο μοντέλο μας και με το σύστημα υδρόψυξης, το οποίο καθιστά τη χρησιμοποιώντας ζωή μακρύτερη.
3) Η πίεση συγκόλλησής μας υιοθετεί το μηχανικό ελατήριο, το οποίο εκτός από το κόστος και το κόστος συντήρησης είναι χαμηλότερο από άλλο πνευματικό πρότυπο.
4) Το διαγώνιο καλώδιο ταΐζει από pre-cut, ο οποίος υιοθετεί τη μηχανή βημάτων. Και το διαγώνιο καλώδιο θα πέσει ένα προς ένα.
5) Κάθε μετασχηματιστής ελέγχεται από τον ενιαίο έλεγχο μικροϋπολογιστών, σεντ-έλεγχος που ενώνει στενά την πίεση ενός χρόνου, η οποία είναι περισσότερος. Ο ελεγκτής θα συνδέσει με την οθόνη αφής, και μπορούμε να θέσουμε το ρεύμα συγκόλλησης και το χρόνο συγκόλλησης στην οθόνη αφής, η οποία είναι πολύ κατάλληλη.
6) Οι διαγώνιες συσκευές δοκιμής καλωδίων είναι εξοπλισμένες. Το Whe το διαγώνιο καλώδιο δεν μπορεί να πέσει κατάλληλα κάτω, η μηχανή θα σταματήσει.

2.Wire εξόφληση

1) Πριν από την τροφοδότηση καλωδίων γραμμών τη μηχανή συγκόλλησης, θα περάσει από το καλώδιο γραμμών ευθύτερο, το οποίο κάνει το καλώδιο γραμμών το υψηλό straighteness και τελειωμένη την αγαθό ποιότητα πλέγματος.
2) Η εξόφληση καλωδίων μας μπορεί να φορτώσει ανώτατο 400KGS.

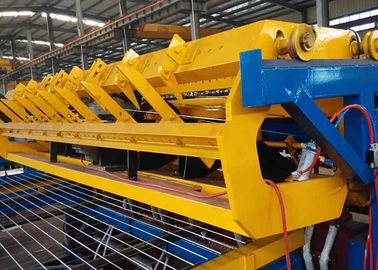

3. PLC σερβο μηχανών που τραβά το σύστημα

1) Το PLC μας που τραβά το σύστημα υιοθετεί τη σερβο μηχανή με το μεγάλο σύστημα δύναμης 3.0KW, τα οποία εξασφαλίζουν το μέγεθος πλέγματος ακριβέστερο.
2) Το τραβώντας καροτσάκι θα τραβήξει reciprocatingly το ενωμένο στενά πλέγμα έξω automaticly. Και το καροτσάκι θα επιστρέψει στο αρχικό σημείο automaticly, το οποίο μπορεί να κερδίσει χρόνο και να βελτιώσει την παραγωγή.
3) Το διαγώνιο διάστημα καλωδίων θα τεθεί στην οθόνη αφής, η οποία καθιστά τη λειτουργία ευκολότερη. Σε μια επιτροπή πλέγματος, μπορεί να έχει το διαφορετικό διαγώνιο διάστημα καλωδίων.

4. Ακριβής τέμνουσα μηχανή πλέγματος

1) Αφότου είναι το πλέγμα βγάλτε, η τέμνουσα μηχανή θα το κόψει στο μήκος που απαιτείται automaticly.
2) Αυτή η η τέμνουσα μηχανή μας είναι το πολύτιμο πρότυπο, το οποίο καθιστά το τέμνον μέγεθος ακριβέστερο και την ταχύτητα γρηγορότερη.

5. Σύστημα ελέγχου

1) Υιοθετεί το PLC, σύστημα ελέγχου αφής οθόνης.
2) Για το σύστημα ελέγχου μας, σε κάθε δομή λειτουργίας παρέχεται η συσκευή ανίχνευσης ελαττωμάτων και η αυτόματη λειτουργία στάσεων συναγερμών.
3) Οι παράμετροι κάθε λειτουργίας θα τεθούν στην οθόνη αφής, η οποία είναι πιό convinient.

4) Περίπου η επιλογή εμπορικών σημάτων συστημάτων ελέγχου, μετά από τις πολλές φορές μας τη δοκιμή, επιλέγουμε τον καταλληλότερο για τη μηχανή μας. Τα μεγάλα εμπορικά σήματα δεν είναι απαραιτήτως το καλύτερο, ο καταλληλότερος.

Φωτογραφίες του κομματιού προς κατεργασία συγκόλλησης:
