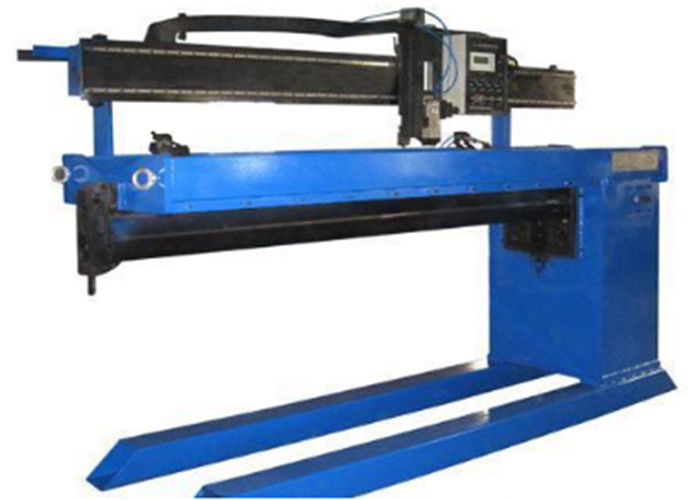

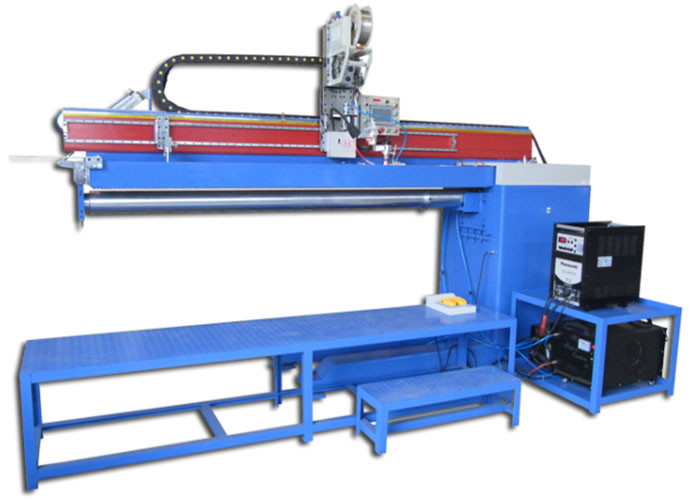

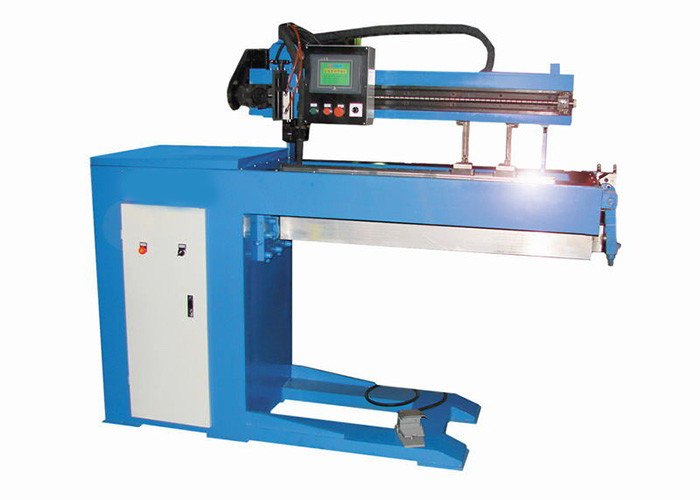

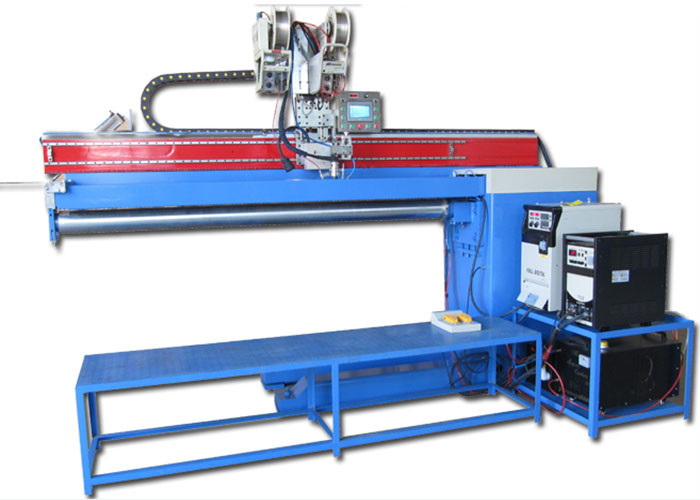

Πιό πρόσφατη TIG ραφών τόξων αργού σχεδίου αυτόματη διαμήκης μηχανή συγκόλλησης για το ανοξείδωτο
Τμήμα εξοπλισμού:
Πνευματική βασική συσκευή σφιγκτηρών, βάση, ακτίνα, mandrel, μαξιλάρι χαλκού, συσκευή ανοίγματος πορτών άξονων, που διαβαίνει τη διαδρομή, τον ελεγκτή φανών διαγώνιος-μεταφορών, τον κάτοχο φανών και το ηλεκτρικό σύστημα ελέγχου.
Κύρια χαρακτηριστικά γνωρίσματα:
Η διαμήκης μηχανή συγκόλλησης ραφών σειράς LSW είναι ο τυποποιημένος εξοπλισμός της επιχείρησής μας. Υιοθετεί τη βασική συσκευή σφιγκτηρών για να υποστηρίξει ομοιόμορφο και το σταύλο κρατά και την επίδραση ψύξης, που αφαιρεί τη θερμότητα πλεονάσματος μέσω της ραφής συγκόλλησης, προκειμένου να μειωθούν η στρέβλωση και η διαστρέβλωση του κομματιού προς κατεργασία. Μπορούμε να ενώσουμε στενά είτε σε μια πλευρά είτε δύο πλευρές και να βεβαιώσουμε την τέλεια ποιότητα συγκόλλησης.
Τέτοιος σφιγκτήρας καθορίζεται στην κορυφή της βάσης, συμμετρικός, κατασκευάζοντας τον αερόσακο να επεκταθεί. Η τοπ συσκευή μοχλών πίεσης φέρνει τη βασική πίεση πιάτων τόσο όσο και 30Kg/c㎡. Επιπλέον, η απόσταση μεταξύ των right-left πιάτων είναι διευθετήσιμη σύμφωνα με τις απαιτήσεις ραφών να συναντηθεί το διαφορετικό πλάτος ραφών.
Mandrel σχεδιάζεται ως διαφορετικές διάμετροι βασισμένες στα διαφορετικά μήκη ραφών για να σιγουρευτούν τη σκληρότητά του. Ένα ορισμένο αγώγιμο μαξιλάρι χαλκού πλάτους τοποθετείται στην κορυφή mandrel. Μπορούμε να επεξεργαστούμε την υποδοχή που παραμορφώνεται αρνητικά κατά μήκος του κεντρικού άξονα του μαξιλαριού χαλκού. Πολλές μίνι τρύπες μέσα, διανεμημένης εξ ίσου απέχων, για να προστατεύσει το αέριο. Το κάθετο ύψος mandrel είναι διευθετήσιμο από τη βίδα για να καλύψει τις διαφορετικές απαιτήσεις συγκόλλησης.
Η διαδρομή, που οδηγείται τη ΣΥΝΕΧΗ μηχανή, που εγκαθίσταται από στην ακτίνα κινείται όπως σταθερής ταχύτητας από το σκάφος της γραμμής της Ταϊβάν Hiwin το ράφι, προκειμένου να καλυφθούν οι διαφορετικές απαιτήσεις συγκόλλησης. Μπορούμε να ελέγξουμε ή να ρυθμίσουμε το κτύπημα συγκόλλησης μέσω του φωτοηλεκτρικού διακόπτη. Η διαγώνια μεταφορά στη διαδρομή μπορεί να είναι ρυθμισμένες καθόλου κατευθύνσεις. Αυτόματα η πνευματική συσκευή σίτισης στο γλιστρώντας οδηγό είναι σε θέση να πραγματοποιήσει την φανός-σίτιση/εκφόρτωση αμέσως.
Υιοθετεί τον έλεγχο προγράμματος PLC με την προηγμένη ανθρώπου-μηχανής λειτουργούσα διεπαφή, που παρέχει τη σταθερή και αξιόπιστη λειτουργία.
Λεπτομερής διαμόρφωση:
|
Στοιχείο
|
Όνομα
|
Εμπορικά σήματα
|
| 1 |
PLC
|
Κίνα Xinjie
|
| 2 |
Οθόνη αφής
|
Κίνα Xinjie |
| 3 |
Ηλεκτρονόμος
|
Σνάιντερ |
| 4 |
Κουμπί
|
Σνάιντερ |
| 5 |
Καλώδιο
|
Κίνα Jiangnan ή εμπορικά σήματα Zhuying |
| 6 |
Βαλβίδα σωληνοειδών
|
Ταϊβάν Airtac |
| 7 |
Δύναμη διακοπτών
|
Ταϊβάν MW |
| 8 |
Οδηγός σκαφών της γραμμής ακρίβειας
|
Ταϊβάν HIWIN |
| 9 |
Πλαίσιο |
Σιδηρουργείο |
| 10 |
TIG δύναμη yc-400TX |
Ιαπωνία Panasonic |
Απαιτήσεις κομματιών προς κατεργασία:
1. Υλικό κομματιών προς κατεργασία: Q235 πιάτο χάλυβα ή ανοξείδωτο πιάτο, και γαλβανισμένος χάλυβας.
2. Απαιτήσεις συγκόλλησης:
1) Για τη συγκόλληση άκρης των κυλινδρικών κομματιών προς κατεργασία.
2) Η ραφή συγκόλλησης δεν πρέπει να είναι ομαλή, επίπεδη και καμία προφανής ύπαρξη παραμόρφωσης. Μια δευτερεύουσα συγκόλληση ενώ παραμόρφωση δύο πλευρών. Η ίδια ένταση και στη ραφή το ίδιο και στο σώμα συγκόλλησης.
3) Τρόπος συγκόλλησης: Συγκόλληση αέριο-ασπίδων συγκόλλησης, TIG ή του CO2 αργό-τόξων.
4) Μέθοδος Feeding&unloading: Με το χέρι
Δείγματα κομματιών προς κατεργασία:
