| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Metalwork |
| Πιστοποίηση: | CE, ISO, CCC |
| Αριθμό μοντέλου: | HBT- σειρά |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ο κεντρικός υπολογιστής γυμνός στο εμπορευματοκιβώτιο, ηλεκτρικό κιβώτιο ελέγχου μέσα τα κιβώτια |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Βάρος: | 100KG-50000KG | Χρήση: | Οριζόντια περιστροφή για τη συγκόλληση |
|---|---|---|---|
| Διάμετρος του πίνακα: | 4004000mm | Τάση: | 3 pH, 380V, 50Hz |
| Χρώμα: | Μπλε, γκρίζος ή προσαρμοσμένος | Εγγύηση: | 1 έτος |
| Υψηλό φως: | μηχανές συγκόλλησης σωληνώσεων,εξοπλισμός συγκόλλησης σωληνώσεων |
||

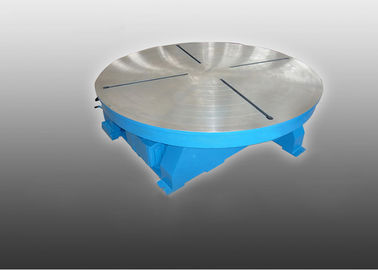

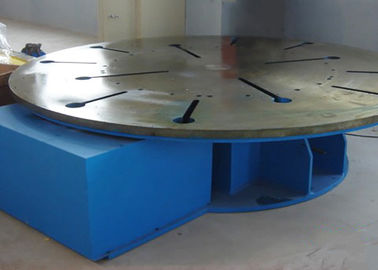

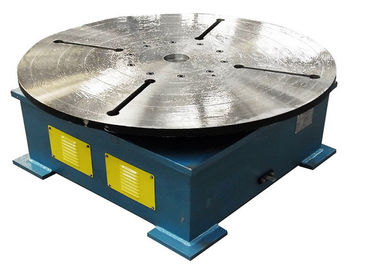

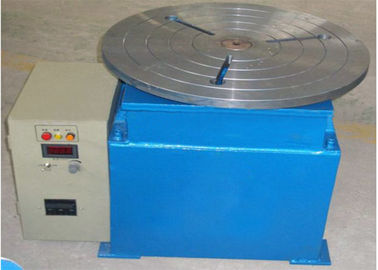

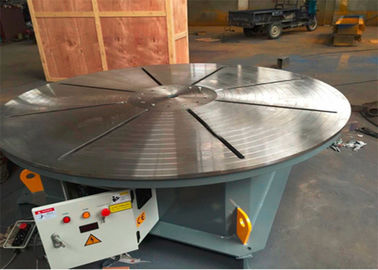

Οριζόντιος πίνακας συγκόλλησης περιστροφής HBT
Έχουμε πολλούς τύπους περιστροφικών πλακών, παραδείγματος χάριν .HB01, HB03, HB10 και ούτω καθεξής. Επίσης μπορούμε να σχεδιάσουμε τη μηχανή σύμφωνα με το κομμάτι προς κατεργασία του πελάτη. Μπορείτε να αποφασίσετε την ταχύτητα της στροφής.
Χαρακτηριστικά γνωρίσματα:
1. Χρησιμοποίηση μαζί με τον αυτόματο βραχίονα ρομπότ συγκόλλησης.
2. Άλλη τάση όπως 220V/380V 50Hz είναι όλα διαθέσιμες.
3. Η ταχύτητα περιστροφής είναι 0.05~05. περιστροφή/λεπτό στην ψηφιακή ανάγνωση στο ηλεκτρικό κιβώτιο.
4. Ο ενώνοντας στενά πίνακας στροφής μπορεί να περιστραφεί 360° από VFD τον έλεγχο, κιβώτιο ελέγχου λειτουργίας σε διαθεσιμότητα.
5. Επιτραπέζιο μέγεθος 2000 χιλ. με την ειδική τρύπα στο επιτραπέζιο κέντρο που καλείται από τους πελάτες.
6. Ελέγχονται το κιβώτιο μακρινός-ελέγχου, ο προαιρετική διακόπτης ποδιών ή η γωνία κλίσης εάν θελήσατε.
7. Με το μπουλόνι μορφής M24 τ, μπορείτε να καθορίσετε το κομμάτι εργασίας σας στον πίνακα για την περιστροφή και τη συγκόλληση.
Τεχνικές παράμετροι:
| Πρότυπο | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Εκτιμημένη φόρτωση κλ | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Περιστραφείτε την περιστροφή/λεπτό ταχύτητας | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Γείρετε την περιστροφή/λεπτό ταχύτητας | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| Εργασία-επιτραπέζιο dia. χιλ. | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity απόσταση χιλ. |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Ανώτατη κεντρική απόσταση χιλ. βαρύτητας | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Δύναμη KW μηχανών | 0,06 | 0,37 | 0,75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| Δύναμη KW μηχανών κλίσης | 0,18 | 0,55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| Περιστραφείτε το dia. Σε 90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Διάσταση | Λ χιλ. | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| Χ χιλ. | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| Β χιλ. | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Βάρος κλ εξοπλισμού | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Τρόπος ρύθμισης ταχύτητας | Η ταχύτητα Revote είναι VFD (ΚΟΙΝΉ ΜΗΧΑΝΉ ΣΠΑΣΙΜΆΤΩΝ) | ||||||||||||
| Η ταχύτητα κλίσης καθορίζεται (συνηθισμένη μηχανή φρένων) | |||||||||||||
Εφαρμογή:
1. Δοχεία πίεσης
2. Βιομηχανίες κατασκευής σωλήνων
3. Επεξεργασία αιολικής ενέργειας
4. Χημική ουσία & επεξεργασία δεξαμενών αποθήκευσης καυσίμων
5. Οποιαδήποτε βαριά κυλινδρική εργασία
Υπεύθυνος Επικοινωνίας: Mrs. Mary Ji
Τηλ.:: 0086-15370218084
Φαξ: 86-510-88531210
