Τόπος καταγωγής: | Κίνα |
Μάρκα: | Metalwork |
Πιστοποίηση: | CE, ISO, CCC |
Αριθμό μοντέλου: | LHB- σειρά |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Ο κεντρικός υπολογιστής γυμνός στο εμπορευματοκιβώτιο, ηλεκτρικό κιβώτιο ελέγχου μέσα τα κιβώτια |
Χρόνος παράδοσης: | 30 ημέρες |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
Βάρος: | 0.1-20T | Τρόπος λειτουργίας: | Μακρινό χέρι Cotrol |
---|---|---|---|
Περιστρεφόμενη γωνία: | 360 απεριόριστος περιστροφικός βαθμού | Διάμετρος Worktable: | 8001400mm |
Γυρίζοντας γωνία: | ±90 | Όνομα Προϊόντος: | Εξοπλισμός συγκόλλησης με της εξατμίσεως |
Υψηλό φως: | εξοπλισμός συγκόλλησης σωληνώσεων,εξοπλισμός εργαλείων συγκόλλησης σωλήνων |

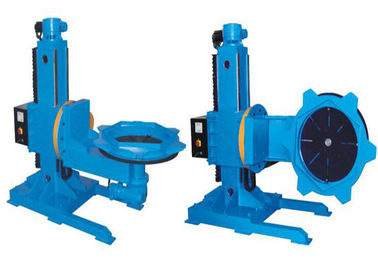

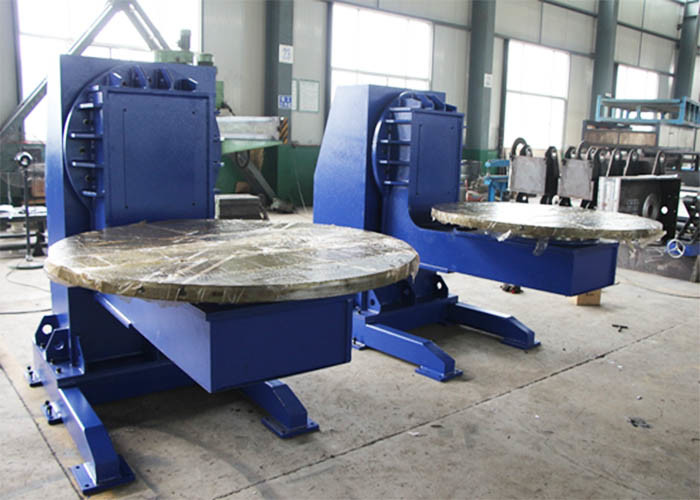

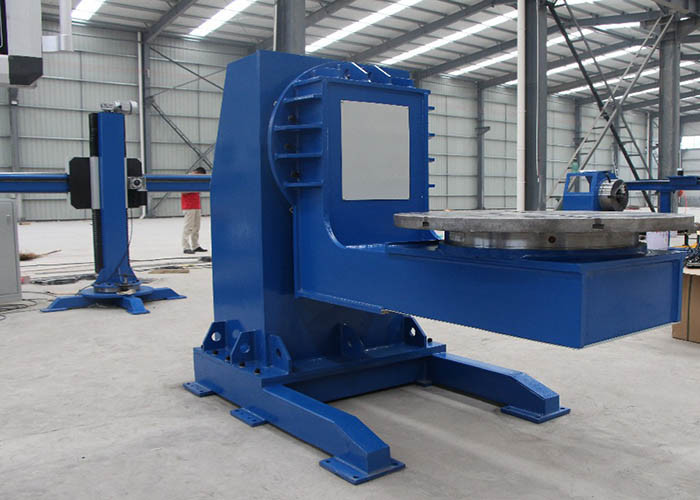

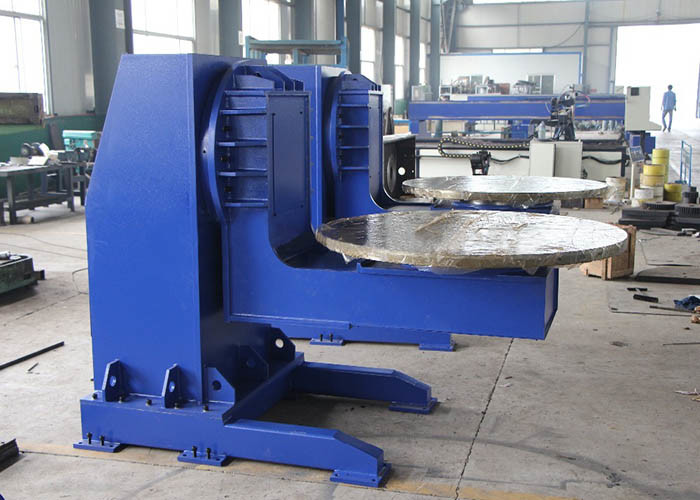

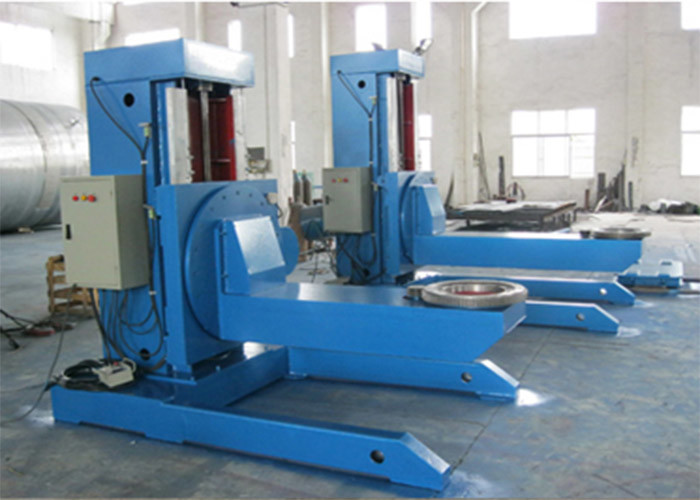

Positioner συγκόλλησης λ-μορφής σειράς LHB αυτόματος τύπος Λ
Positioner συγκόλλησης αποτελείται από και ο ανατρέποντας μηχανισμός του λειτουργώντας πίνακα, γυρίζοντας και ανατρέποντας κάνει το κομμάτι προς κατεργασία για να φθάσει σε μια λογική συγκόλληση και η γωνία συναρμολογήσεων με την ανύψωση του λειτουργώντας πίνακα, η στροφή του λειτουργώντας πίνακα είναι μετατροπή συχνότητας που μπορεί να πάρει μια ικανοποιητική ταχύτητα συγκόλλησης.
Λόγω της εκκεντρικότητας και του κέντρου βαρύτητας, στο μακρύτερο και περισσότεροι που αντισταθμίζονται από τη βαρύτητα κεντροθετήστε το κομμάτι προς κατεργασία, το μεγάλο πρότυπο πρέπει να επιλεχτεί. Το Pls μας δίνει τη μορφή και βάρος του κομματιού προς κατεργασία, επίσης η τεχνολογία επεξεργασίας, μπορούμε να σας δώσουμε την κατάλληλη ιδέα.
Τα μηχανικά μέρη του εξοπλισμού αποτελούνται κυρίως από έναν περιστροφικό μηχανισμό, έναν μηχανισμό κύκλου εργασιών, έναν ανυψωτικούς μηχανισμό και ένα πλαίσιο.
Η περιστροφή, η ανατροπή και η ανύψωση του κομματιού εργασίας, για κάθε ένα, οδηγούνται από μια σερβο μηχανή. Κάθε μια από τις ομο-εργασίες σερβο μηχανών με μια ακρίβεια rv επιταχύνει το μειωτή για να πραγματοποιήσει να εντοπίσει ακριβώς.
Τεχνικές παράμετροι:
Πρότυπο | Lhb-5 | Lhb-10 | Lhb-20 |
Ανώτατο βάρος φόρτωσης (κλ) | ≤500 | ≤1000 | ≤2000 |
Περιστρεφόμενη ταχύτητα (r/min) | Σερβο regulat, 0-3 | ||
Γυρίζοντας ταχύτητα (r/min) | Σερβο regulat, 0-3 | ||
Γωνία (0) | 360°unlimited retary | ||
Γυρίζοντας γωνία (0) | ±90 | ||
Περιστρεφόμενη δύναμη (KW) | 0,75 | 2 | 3 |
Γυρίζοντας δύναμη (KW) | 0,75 | 2 | 3 |
Καθορισμένη ακρίβεια επανάληψης (χιλ.) | <> | ||
Επιτραπέζια διάμετρος εργασίας (χιλ.) | 800 | 1000 | 1400 |
Πλεονέκτημα:
1. Ηλεκτρικό σύστημα ελέγχου που αποτελείται από το ηλεκτρικό γραφείο και το χειρωνακτικό πίνακα ελέγχου που καθιστούν το εύκολο να λειτουργήσει.
2. Εξοπλισμένος με τη γυρίζοντας συμπεριφορά που βοηθά να αυξήσει την ικανότητα φόρτωσης και καθιστά την περιστροφή ομαλή.
3. Το Worktable κατασκευάζεται έξι αυλάκια μπουλονιών M30T που χρησιμοποιούνται με για να στερεώσουν και να τοποθετήσουν τα κομμάτια εργασίας.
4. Διάφορα ομόκεντρα αυλάκια υποβάλλονται σε επεξεργασία στο worktable για να βοηθήσουν να τοποθετήσουν το κομμάτι εργασίας στο κέντρο.
Εφαρμογή:
1. Δοχεία πίεσης
2. Βιομηχανίες κατασκευής σωλήνων
3. Επεξεργασία αιολικής ενέργειας
4. Χημική ουσία & επεξεργασία δεξαμενών αποθήκευσης καυσίμων
5. Οποιαδήποτε βαριά κυλινδρική εργασία
