Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Metalwork
Πιστοποίηση: CE, ISO, CCC
Αριθμό μοντέλου: ZN28G-12
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Συσκευασία Plywooden
Χρόνος παράδοσης: 20 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Πρότυπο: |
ZN28G-12 |
Σπάζοντας ικανότητα: |
20, 25, 31,5, 40, 50KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Μηχανική ζωή: |
10000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
Μηχανισμός: |
Ενεργειακή χρέωση άνοιξη |
Εξουσιοδότηση: |
1 έτος |
Πρότυπο: |
ZN28G-12 |
Σπάζοντας ικανότητα: |
20, 25, 31,5, 40, 50KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Μηχανική ζωή: |
10000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
Μηχανισμός: |
Ενεργειακή χρέωση άνοιξη |
Εξουσιοδότηση: |
1 έτος |
Γενικός:

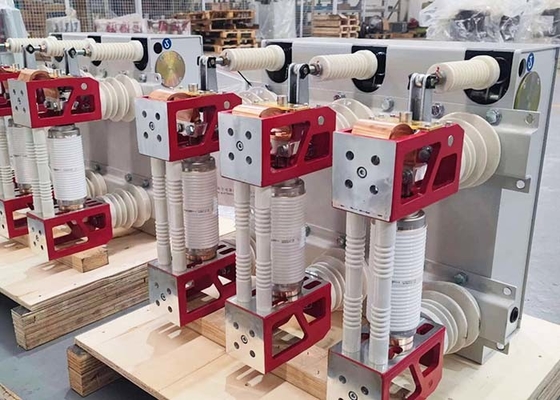

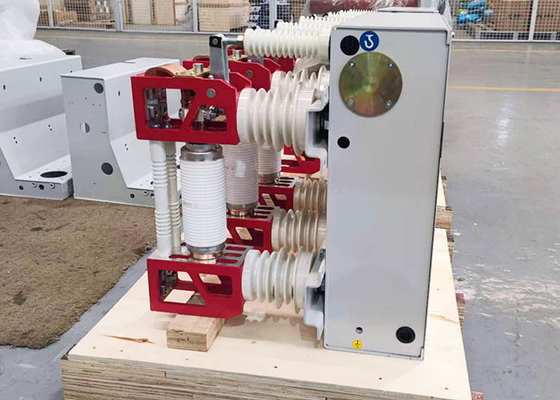

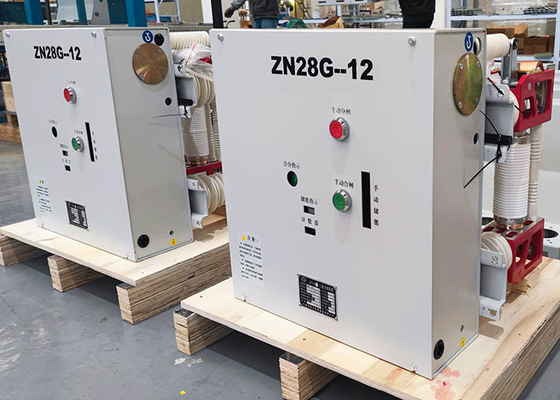

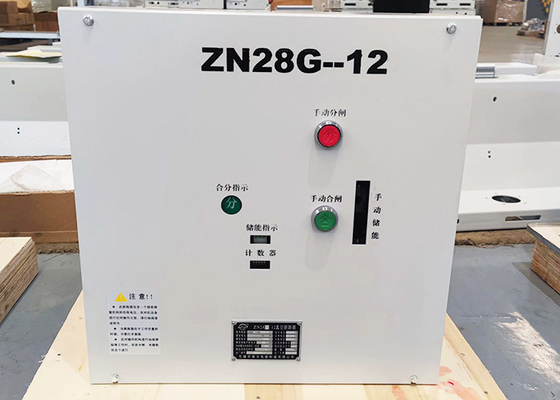

ZN28G-12 ο εσωτερικός υψηλής τάσεως κενός διακόπτης εναλλασσόμενου ρεύματος είναι ένας εσωτερικός εξοπλισμός μετατροπής με το τριφασικό εναλλασσόμενο ρεύμα 50HZ και την εκτιμημένη τάση 12KV. Χρησιμοποιείται για την προστασία και τον έλεγχο του εξοπλισμού πλέγματος δύναμης και των βιομηχανικών και επιχειρήσεων μεταλλείας. Λόγω των ειδικών πλεονεκτημάτων του κενού διακόπτη, είναι ιδιαίτερα κατάλληλο για τη συχνή λειτουργία, ή πολλές φορές να σπαστεί το ρεύμα βραχυκυκλώματος.
Ο κενός διακόπτης έχει τα πλεονεκτήματα της απλής δομής και του μικρού όγκου, και ο λειτουργών μηχανισμός είναι ο τύπος ενεργειακής αποθήκευσης άνοιξη. Μπορεί να χρησιμοποιηθεί από την παροχή δύναμης εναλλασσόμενου ρεύματος ή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος, και μέχρι τρεις overcurrent συσκευές ταξιδιού μπορούν να εγκατασταθούν. Ο διακόπτης υιοθετεί το ενσωματωμένο σχέδιο του λειτουργούντος μηχανισμού και του σώματος διακοπτών ως σταθερή μονάδα εγκαταστάσεων. Το κενό μέρος αιθουσών τόξων εξαφανίζοντας και το μέρος λειτουργούντων μηχανισμών είναι τακτοποιημένες μέτωπο και πλάτη. Η σύνθετη γενική δομή μόνωσης είναι εύκολο να εγκατασταθεί, καμία ρύθμιση και λίγη συντήρηση.
Τεχνικές παράμετροι:
| Στοιχεία | Μονάδα | Ημερομηνία | |||
| Εκτιμημένη τάση |
KV |
12 | |||
| Η εκτιμημένη ώθηση αντιστέκεται την τάση | 75 | ||||
| Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) | 42 | ||||
| Εκτιμημένη συχνότητα | Hz | 50 | |||
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο ρεύμα | Α |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο μέγιστο ανεκτό ρεύμα | 50 | 63 | 80 | 100 | |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον (τιμή κορυφής) | 50 | 63 | 80 | 100 | |
| Η δευτεροβάθμια συχνότητα ισχύος κυκλωμάτων αντιστέκεται την τάση (1min) | Β | 2000 | |||
| Εκτιμημένη ακολουθία λειτουργίας |
Ο-0.3s-κοβάλτιο Ο-180s-κοβάλτιο (σε 40KA) |
||||
| Εκτιμημένη διάρκεια του ρεύματος βραχυκυκλώματος | S | 4 | |||
|
Εκτιμημένο ενιαίο/πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών ικανότητας Καθορισμένο σπάζοντας ρεύμα
|
Α | 630/400 | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει το τρέχον ποσοστό ΣΥΝΕΧΟΥΣ ροής | ≤35% | ||||
| Μέση ταχύτητα κλεισίματος | m/s | 0.6±0.2 | |||
| Μέση ανοίγοντας ταχύτητα | m/s | 1.2±0.3 | |||
| Ανοίγοντας χρόνος | κα | ≤60 | |||
| Χρόνος λήξης της προθεσμίας υποβολής | κα | ≤80 | |||
| Μηχανική ζωή | χρόνοι | 10000 | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους | χρόνοι | 30 | |||
| Η επιτρεπόμενη ένδυση συσσωρεύει το πάχος της κίνησης και των στατικών επαφών | χιλ. | 3 | |||
| Εκτιμημένη λειτουργούσα τάση κλεισίματος | β | AC110/220 DC110/220 | |||
| Εκτιμημένη ανοίγοντας λειτουργούσα τάση | β | AC110/220 DC110/220 | |||
| Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | β | AC110/220 DC110/220 | |||
| Ανοίγοντας απόσταση επαφών | χιλ. | 11±1 | |||
| Κτύπημα επαφών | χιλ. | 4±1 | |||
| Χρόνος αναπήδησης επαφών | κα | ≤2 | |||
|
Τριφασικά άνοιγμα και κλείσιμο ετερογένεια |
κα | ≤2 | |||
| Ανοίγοντας εύρος αναπήδησης επαφών | κα | ≤3 | |||
| Κύρια αντίσταση κυκλωμάτων | Ω | ≤40 (≤25 σε 40KA) | |||
