Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Metalwork
Πιστοποίηση: CE, ISO, CCC
Αριθμό μοντέλου: 3AV5-12
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Συσκευασία Plywooden
Χρόνος παράδοσης: 20 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Πρότυπο: |
3AV5-12 |
Σπάζοντας ικανότητα: |
20, 25, 31,5, 40KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Μηχανική ζωή: |
20000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
τύποι: |
ανακλήσιμος, στάσιμος, δευτερεύων-τοποθετημένος |
Εξουσιοδότηση: |
1 έτος |
Πρότυπο: |
3AV5-12 |
Σπάζοντας ικανότητα: |
20, 25, 31,5, 40KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Μηχανική ζωή: |
20000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
τύποι: |
ανακλήσιμος, στάσιμος, δευτερεύων-τοποθετημένος |
Εξουσιοδότηση: |
1 έτος |

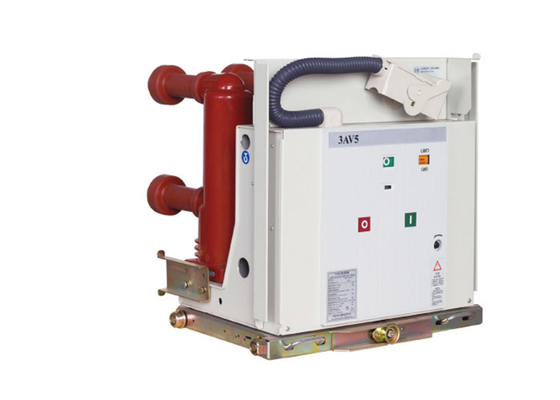

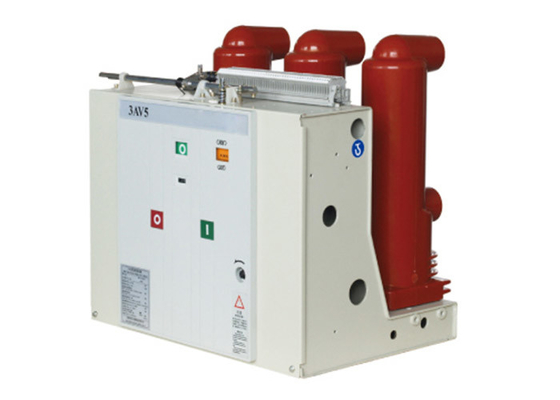

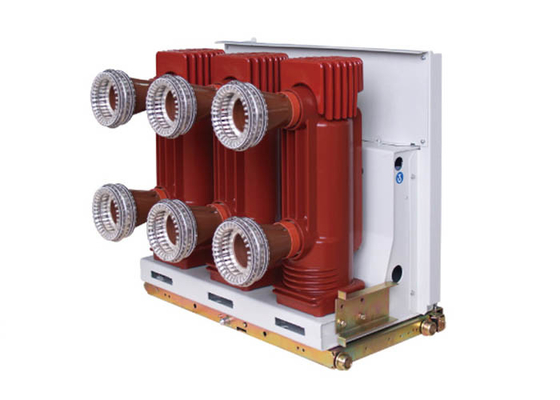

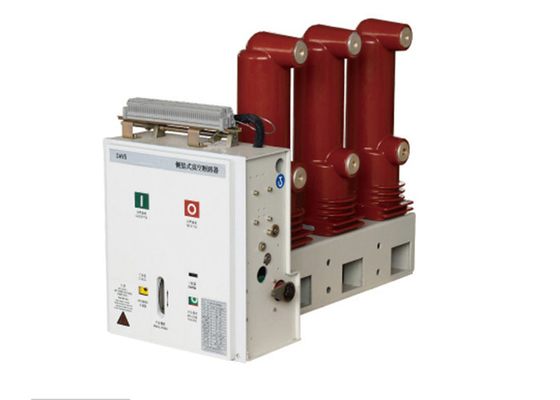

3AV5 η σειρά διακοπτών είναι εσωτερικός υψηλής τάσεως μηχανισμός διανομής, κατάλληλος για την εκτιμημένη τάση 12 kV, συχνότητα 50 τριφασικό ηλεκτρικό σύστημα Hz, ως συσκευές προστασίας και ελέγχου, με την υψηλή αξιοπιστία, εύκολη λειτουργία, απλή συντήρηση και άλλα χαρακτηριστικά. Ο διακόπτης μπορεί να χρησιμοποιηθεί για το μηχανισμό διανομής μέσος-τύπων και το σταθερό μηχανισμό διανομής καθώς επίσης και το oil-free μετασχηματισμό. Λόγω των ειδικών πλεονεκτημάτων του κενού διακόπτη, είναι ιδιαίτερα κατάλληλο για τη συχνή λειτουργία που απαιτεί το εκτιμημένο ρεύμα, ή πολλές φορές για να σπάσει το ρεύμα βραχυκυκλώματος. Ο κενός διακόπτης 3AV5 έχει τρεις τρόπους εγκαταστάσεων: σταθερός τύπος, τύπος εξαγωγής και πλευρά που τοποθετούνται. Για τις ειδικές απαιτήσεις, παρακαλώ ελάτε σε επαφή με τον κατασκευαστή.
Τεχνικές παράμετροι:
| Στοιχεία | Μονάδα | Ημερομηνία | |||
| Εκτιμημένη τάση |
KV |
12 | |||
| Η εκτιμημένη ώθηση αντιστέκεται την τάση | 75 | ||||
| Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) | 42 | ||||
| Εκτιμημένη συχνότητα | Hz | 50~60 | |||
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο ρεύμα | Α |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο μέγιστο ανεκτό ρεύμα | 50 | 63 | 80 | 100 | |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον (τιμή κορυφής) | 50 | 63 | 80 | 100 | |
| Η δευτεροβάθμια συχνότητα ισχύος κυκλωμάτων αντιστέκεται την τάση (1min) | Β | 2000 | |||
| Εκτιμημένη ακολουθία λειτουργίας |
Ο-0.3s-κοβάλτιο Ο-180s-κοβάλτιο (σε 40KA) |
||||
|
Εκτιμημένο ενιαίο/πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών ικανότητας Καθορισμένο σπάζοντας ρεύμα
|
Α | 630/400 (40KA 800/400) | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει το τρέχον ποσοστό ΣΥΝΕΧΟΥΣ ροής | ≤35% | ||||
| Ανοίγοντας χρόνος (εκτιμημένη τάση) | κα | 20-50 | |||
| Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένη τάση) | κα | 30-70 | |||
| Μηχανική ζωή | χρόνοι | 20000 | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους | χρόνοι | 50 (40KA 30) | |||
| Η επιτρεπόμενη ένδυση συσσωρεύει το πάχος της κίνησης και των στατικών επαφών | χιλ. | 3 | |||
| Εκτιμημένη λειτουργούσα τάση κλεισίματος | β | AC110/220 DC110/220 | |||
| Εκτιμημένη ανοίγοντας λειτουργούσα τάση | β | AC110/220 DC110/220 | |||
| Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | β | AC110/220 DC110/220 | |||
| Εκτιμημένη δύναμη της μηχανής ενεργειακής αποθήκευσης | W | 80 | |||
| Ανοίγοντας απόσταση επαφών | χιλ. | 11±1 | |||
| Κτύπημα επαφών | χιλ. | 3.5±1 | |||
| Χρόνος αναπήδησης επαφών | κα | ≤2 (40KA ≤3) | |||
|
Τριφασικά άνοιγμα και κλείσιμο ετερογένεια |
κα | ≤2 | |||
| Μέση ταχύτητα κλεισίματος *1 | m/s | 0.9-1.3 | |||
| Μέσο κλείσιμο speed*2 | m/s | 0.4-0.8 | |||
| Κύρια αντίσταση κυκλωμάτων | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (επάνω από 2500A) |
|||
