Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Metalwork
Πιστοποίηση: CE, ISO, CCC
Αριθμό μοντέλου: 3AV5-12/1250-31.5
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Συσκευασία Plywooden
Χρόνος παράδοσης: 20 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Πρότυπο: |
3AV5-12/1250-31.5 |
Σπάζοντας ικανότητα: |
31.5KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
1250A |
Μηχανική ζωή: |
10000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
τύποι: |
ανακλήσιμος, στάσιμος, δευτερεύων-τοποθετημένος |
Εξουσιοδότηση: |
1 έτος |
Πρότυπο: |
3AV5-12/1250-31.5 |
Σπάζοντας ικανότητα: |
31.5KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
1250A |
Μηχανική ζωή: |
10000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
τύποι: |
ανακλήσιμος, στάσιμος, δευτερεύων-τοποθετημένος |
Εξουσιοδότηση: |
1 έτος |

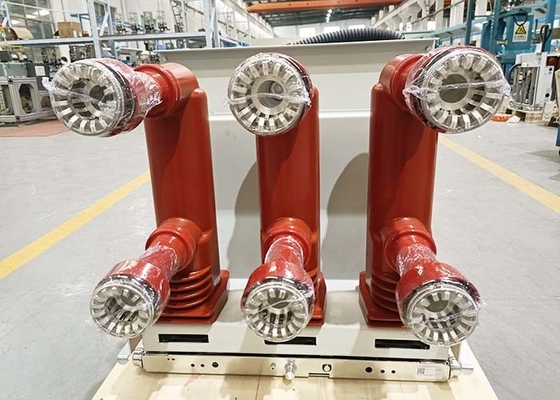

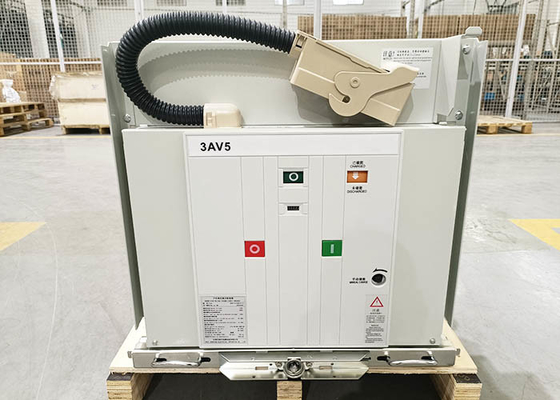

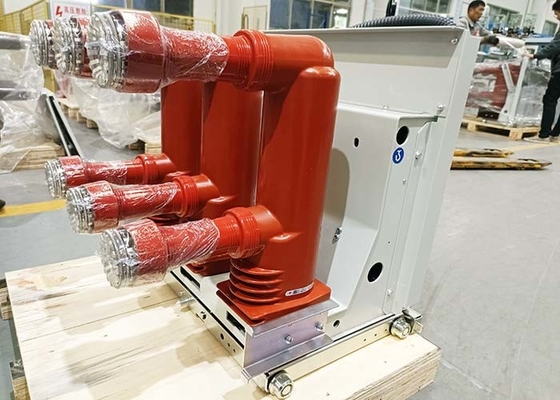

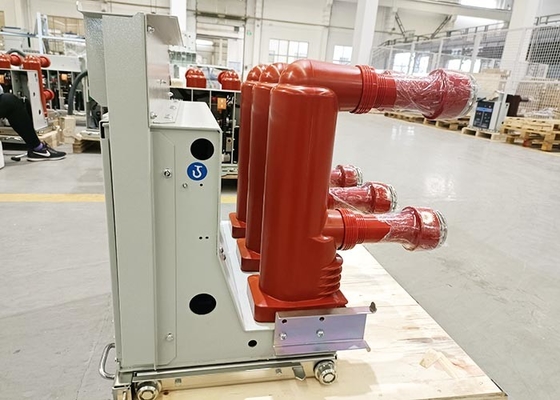

3AV5 υψηλής τάσεως κενός διακόπτης εναλλασσόμενου ρεύματος σειράς ο εσωτερικός είναι ένας εσωτερικός εξοπλισμός μετατροπής με το τριφασικό εναλλασσόμενο ρεύμα 50HZ και την εκτιμημένη τάση 12KV. Υπάρχουν τρία είδη, ανακλήσιμος τύπος, στάσιμος τύπος και δευτερεύων-τοποθετημένος τύπος.
3AV5-12 ο εσωτερικός υψηλής τάσεως κενός διακόπτης υιοθετεί τη στερεά τεχνολογία μόνωσης σφράγισης ABB και SIEMENS. Η κενή εξαφανίζοντας αίθουσα τόξων και άλλα μέρη του αρχικού κυκλώματος σφραγίζονται με το υλικό εποξικής ρητίνης για να διαμορφώσουν την υψηλή μόνωση και τον υψηλό μηχανικό πόλο δύναμης, ο οποίος αποφεύγει την επιρροή του σκληρού λειτουργικού περιβάλλοντος στην εξωτερική μόνωση του αρχικού κυκλώματος και πραγματοποιεί πλήρη συντήρηση-ελεύθερο. Ο βελτιστοποιημένος μηχανισμός λειτουργίας άνοιξη, η απλή δομή, η σταθερή απόδοση, για τις βιομηχανικές και επιχειρήσεις μεταλλείας, οι εγκαταστάσεις παραγωγής ενέργειας και οι υποσταθμοί ως ηλεκτρικός εξοπλισμός ελέγχουν και προστασία, και κατάλληλος για τις συχνές θέσεις λειτουργίας.
3AV5 η πλευρά τύπων τοποθέτησε τον κενό διακόπτη υιοθετεί τη σταθερή εγκατάσταση, που χρησιμοποιήθηκε κυρίως για το σταθερό μηχανισμό διανομής, όπως το γραφείο δικτύων δαχτυλιδιών, τον υποσταθμό τύπων παραθύρων ή το διάφορο μεταβλητό σύστημα παροχής ηλεκτρικού ρεύματος. Ο κύριος βρόχος υιοθετεί το στερεό σφραγίζοντας πόλο, μικρογραφημένη επιτροπή λειτουργίας, και σώζει το διάστημα στο γραφείο.
Τεχνικές παράμετροι:
| Στοιχεία | Μονάδα | Ημερομηνία | |||
| Εκτιμημένη τάση |
KV |
12 | |||
| Η εκτιμημένη ώθηση αντιστέκεται την τάση | 75 | ||||
| Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) | 42 | ||||
| Εκτιμημένη συχνότητα | Hz | 50~60 | |||
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο ρεύμα | Α |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο μέγιστο ανεκτό ρεύμα | 50 | 63 | 80 | 100 | |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον (τιμή κορυφής) | 50 | 63 | 80 | 100 | |
| Η δευτεροβάθμια συχνότητα ισχύος κυκλωμάτων αντιστέκεται την τάση (1min) | Β | 2000 | |||
| Εκτιμημένη ακολουθία λειτουργίας |
Ο-0.3s-κοβάλτιο Ο-180s-κοβάλτιο (σε 40KA) |
||||
|
Εκτιμημένο ενιαίο/πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών ικανότητας Καθορισμένο σπάζοντας ρεύμα
|
Α | 630/400 (40KA 800/400) | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει το τρέχον ποσοστό ΣΥΝΕΧΟΥΣ ροής | ≤35% | ||||
| Ανοίγοντας χρόνος (εκτιμημένη τάση) | κα | 20-50 | |||
| Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένη τάση) | κα | 30-70 | |||
| Μηχανική ζωή | χρόνοι | 20000 | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους | χρόνοι | 50 (40KA 30) | |||
| Η επιτρεπόμενη ένδυση συσσωρεύει το πάχος της κίνησης και των στατικών επαφών | χιλ. | 3 | |||
| Εκτιμημένη λειτουργούσα τάση κλεισίματος | β | AC110/220 DC110/220 | |||
| Εκτιμημένη ανοίγοντας λειτουργούσα τάση | β | AC110/220 DC110/220 | |||
| Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | β | AC110/220 DC110/220 | |||
| Εκτιμημένη δύναμη της μηχανής ενεργειακής αποθήκευσης | W | 80 | |||
| Ανοίγοντας απόσταση επαφών | χιλ. | 11±1 | |||
| Κτύπημα επαφών | χιλ. | 3.5±1 | |||
| Χρόνος αναπήδησης επαφών | κα | ≤2 (40KA ≤3) | |||
|
Τριφασικά άνοιγμα και κλείσιμο ετερογένεια |
κα | ≤2 | |||
| Μέση ταχύτητα κλεισίματος *1 | m/s | 0.9-1.3 | |||
| Μέσο κλείσιμο speed*2 | m/s | 0.4-0.8 | |||
| Κύρια αντίσταση κυκλωμάτων | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (επάνω από 2500A) |
|||
