VS1-24 εσωτερική υψηλή τάση 24KV τύπων χειραμαξών διακοπτών σειράς κενή

1 σύνολο
MOQ
negotiable
τιμή
VS1-24 εσωτερική υψηλή τάση 24KV τύπων χειραμαξών διακοπτών σειράς κενή
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Πρότυπο: VS1 (ZN63A) - 24KV
Σπάζοντας ικανότητα: 20, 25, 31.5KA
Εκτιμημένη τάση: 24KV
Εκτιμημένο ρεύμα: 630A, 1250A, 1600A, 2000A, 2500A, 3150A
Μηχανική ζωή: 10000 φορές
Τάση μηχανών: DC/AC 110V 220V
Τύπος: Κενό
Εξουσιοδότηση: 1 έτος
Επισημαίνω:

Κενή χειράμαξα διακοπτών

,

Κενός διακόπτης υψηλής τάσης 24KV

,

3150A κενός διακόπτης
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Metalwork
Πιστοποίηση: CE, ISO, CCC
Αριθμό μοντέλου: VS1-24KV
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Συσκευασία Plywooden
Χρόνος παράδοσης: 20 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Περιγραφή προϊόντων

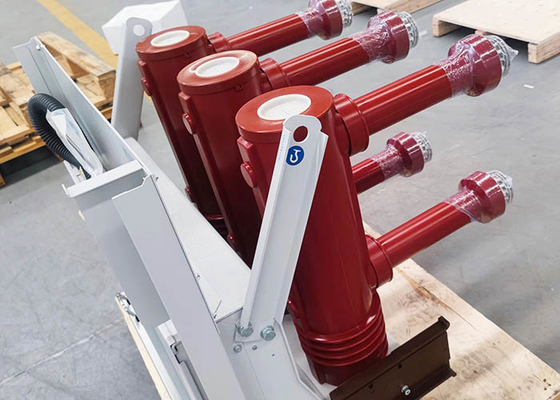

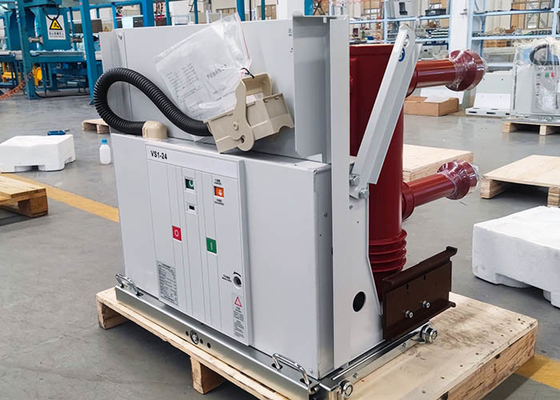

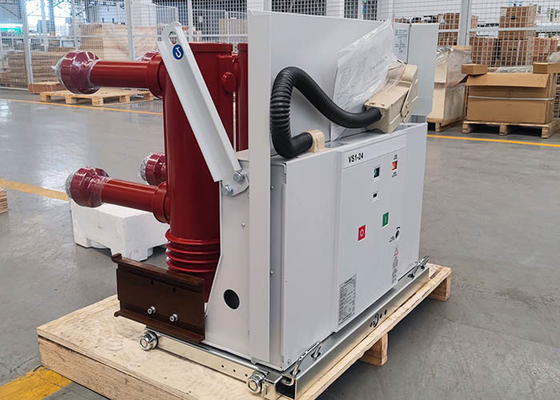

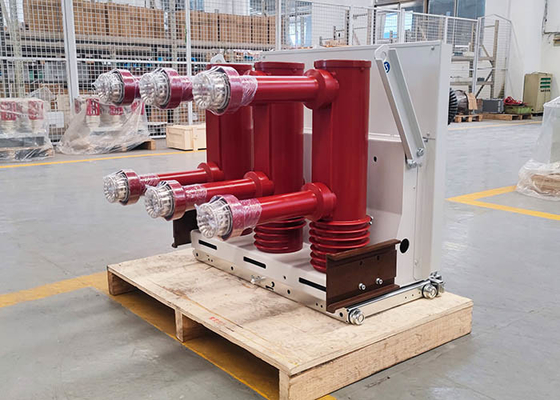

VS1-24/1250-31.5 Εσωτερικός διακόπτης κυκλώματος υψηλής τάσης με κενό

Η σειρά VS1-24 εσωτερικού υψηλής τάσης διακόπτη κενού βελτιώνεται και σχεδιάζεται με βάση το VD4-24 της εταιρείας ABB από την εταιρεία μας.



1Ο κύκλος κύκλου υιοθετεί σύνθετη μόνωση.

2Το κενό τόξο-chute παράγεται από κορυφαίους κατασκευαστές και μπορούμε επίσης να εγκαταστήσουμε το ξένο κενό τόξο-chute σύμφωνα με τις απαιτήσεις του χρήστη.

3. Κατηγοριοποιημένο ρεύμα: 630A ~ 3150A. Κατηγοριοποιημένο ρεύμα διακοπής βραχυκυκλώματος: 20K ~ 31.5KA.

4Μηχανική αντοχή: 20.000 φορές.

5Έχει περάσει την δοκιμή εναλλαγής της ηλεκτρικής ισχύος και δεν υπάρχει επανέναρξη.

6Μπορεί να χρησιμοποιηθεί στην περιοχή των οροπέδων 12KV και 4.500 μέτρα υψόμετρο.



VS1-24 εσωτερική υψηλή τάση 24KV τύπων χειραμαξών διακοπτών σειράς κενή 0

Τεχνικές παραμέτρους:

Άρθρα Μονάδα Ημερομηνία
Διάταξη



KV

 24
Κατηγοριακή παλμική αντίσταση τάσης 125
Ονομαστική συχνότητα παροχής ενέργειας βραχυπρόθεσμης ισχύος αντέχει στην τάση (1min) 65
Διορισμένη συχνότητα Hz 50
Διορισμένο ρεύμα διακοπής βραχυκυκλώματος ΚΑ 20 25 31.5
Κατηγοριοποιημένο ρεύμα Α

630

1250

630

1250

1250 1600

2000 2500 3150
Διορισμένο βραχυπρόθεσμο ρεύμα αντοχής ΚΑ 20 25 31.5
Διοικητικό μέτρο 50 63 80
Διορισμένο ρεύμα μικρής διασύνδεσης (σημεία τιμή) 50 63 80
Δυναμική συχνότητα δευτερογενούς κυκλώματος, αντίσταση τάσης (1min) V 2000
Ονομαστική ακολουθία λειτουργίας   Ανοιχτό-0.3S-κλειστό Ανοιχτό 180S-κλειστό Ανοιχτό
Ονομαστική διάρκεια ρεύματος βραχυκυκλώματος S 4

Κατηγοριοποιημένο ενιαίο/αναπροσαρμοσμένο ρεύμα διάσπασης στην τράπεζα χωρητικότητας

Εγκατάσταση ρεύματος διακοπής



 Α 400/400
Ώρα ανοίγματος (ονομαστική τάση) ms 20 ¢50
Ώρα κλεισίματος (ονομαστική τάση) ms 35 ¢ 70
Μηχανική διάρκεια ζωής φορές 10000
Ονομαστικός χρόνος διακοπής ρεύματος διακοπής βραχυκυκλώματος φορές 20
Επιτρεπόμενο πάχος συσσώρευσης φθοράς των κινούμενων και στατικών επαφών χμ 3
Ονομαστική τάση λειτουργίας κλεισίματος v Δελτίο ΕΚΑΧ, Δελτίο ΕΚΤ, Δελτίο ΕΚΑΧ
Ονομαστική τάση λειτουργίας ανοίγματος v Δελτίο ΕΚΑΧ, Δελτίο ΕΚΤ, Δελτίο ΕΚΑΧ
Ονομαστική τάση κινητήρα αποθήκευσης ενέργειας v Δελτίο ΕΚΑΧ, Δελτίο ΕΚΤ, Δελτίο ΕΚΑΧ
Ονομαστική ισχύς κινητήρα αποθήκευσης ενέργειας w 70
Χρόνος αποθήκευσης ενέργειας σ ≤ 15S
Απόσταση ανοίγματος επαφής χμ 14±1
Επικοινωνιακό χτύπημα χμ 3.5±1
Χρόνος αποτύπωσης επαφής ms ≤ 2

Τρεις φάσεις ανοίγματος και κλεισίματος

ετερογένεια

 ms ≤ 2
Μέση ταχύτητα ανοίγματος (προς τα εμπρός 8 mm) m/s 10,4±0.2
Μέση ταχύτητα κλεισίματος m/s 00,7±0.2
Άμβλυνση ανατροπής ανοίγματος επαφής ms ≤ 2
Αντίσταση κύκλου κύριας Ω

≤ 80 ((630A) ≤ 60 ((1250A)

≤ 40 (~ 1600~2000A) ≤ 25 (~ πάνω από 2500A)
