| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Metalwork |
| Πιστοποίηση: | CE, ISO, CCC |
| Αριθμό μοντέλου: | VS1-12KV |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Συσκευασία Plywooden |
| Χρόνος παράδοσης: | 20 ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
| Πρότυπο: | VS1-12KV/1250-31.5 | Σπάζοντας ικανότητα: | 31.5KA |
|---|---|---|---|
| Εκτιμημένη τάση: | 12KV | Εκτιμημένο ρεύμα: | 1250A |
| Μηχανική ζωή: | 10000 φορές | Τάση μηχανών: | DC/AC 110V 220V |
| Μηχανισμός: | Ενεργειακή χρέωση άνοιξη | Εξουσιοδότηση: | 1 έτος |
| Υψηλό φως: | Εσωτερικός ανακλήσιμος κενός διακόπτης,1250a εσωτερικός κενός διακόπτης,Εσωτερικός κενός διακόπτης για το μηχανισμό διανομής |
||
Εφαρμογή:
Για τις βιομηχανικές και επιχειρήσεις μεταλλείας, τις εγκαταστάσεις παραγωγής ενέργειας, τους υποσταθμούς και άλλα μετάδοση και συστήματα διανομής για τον έλεγχο και την προστασία των ηλεκτρικών εγκαταστάσεων, και κατάλληλος για τις συχνές θέσεις λειτουργίας.

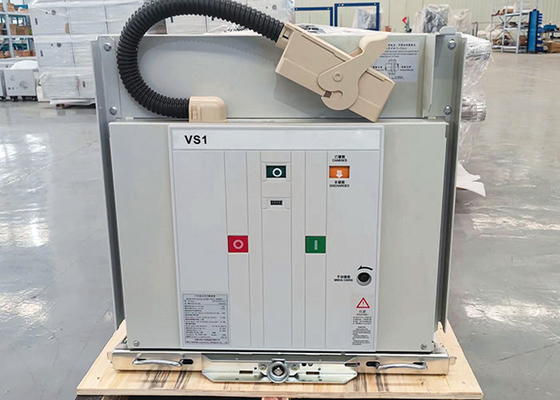

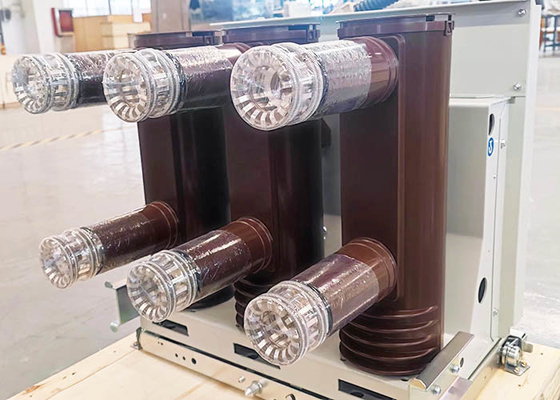

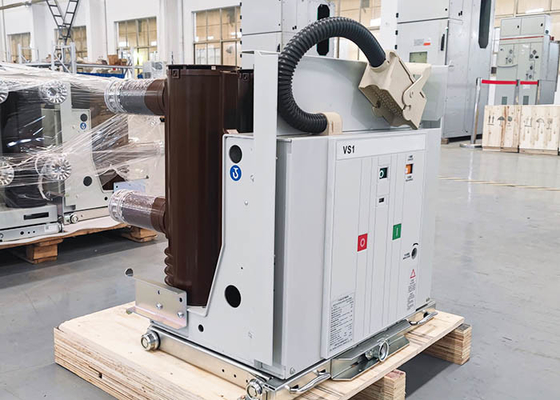

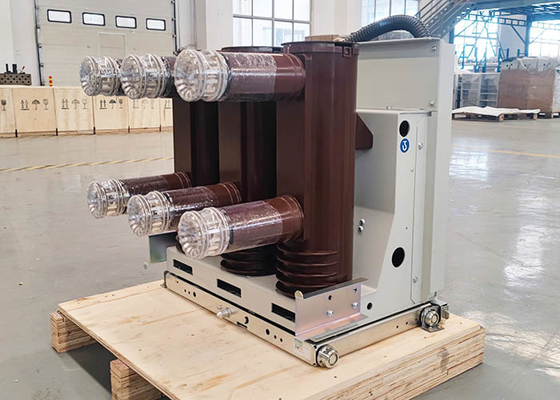

Περιγραφή του εσωτερικού υψηλής τάσεως κενού διακόπτη VS1-12KV:
VS1-12KV διαμορφώστε την εσωτερική υψηλή τάση εναλλασσόμενου ρεύματος που ο κενός διακόπτης είναι ένας τύπος ολιστικού και εντελώς σφραγισμένου μηχανισμού διανομής υψηλής τάσης, έχει τη συμπαγή διάσταση και το μικρό όγκο. Το VCB ισχύει για το ηλεκτρικό σύστημα της εκτιμημένης τάσης 7.2~12KV, τριφασικός και εναλλασσόμενο ρεύμα 50/60Hz. Ισχύει στις περιπτώσεις με τις συχνές διαδικασίες, ενεργώντας για να προστατεύσει και να ελέγξει τη γραμμή και τις ηλεκτρικές συσκευές. Το προϊόν προσαρμόζεται σε GB1984-2003, IEC56, JB3855-1996 και DL/T403-1999 και τη δοκιμή τύπων περασμάτων.
Τεχνολογία & λεπτομέρειες:
Τεχνικές παράμετροι:
| Στοιχεία | Μονάδα | Ημερομηνία | |||
| Εκτιμημένη τάση |
KV |
12 | |||
| Η εκτιμημένη ώθηση αντιστέκεται την τάση | 75 | ||||
| Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) | 42 | ||||
| Εκτιμημένη συχνότητα | Hz | 50 | |||
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο ρεύμα | Α |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο μέγιστο ανεκτό ρεύμα | 50 | 63 | 80 | 100 | |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον (τιμή κορυφής) | 50 | 63 | 80 | 100 | |
| Η δευτεροβάθμια συχνότητα ισχύος κυκλωμάτων αντιστέκεται την τάση (1min) | Β | 2000 | |||
| Εκτιμημένη ακολουθία λειτουργίας | 180S-ΚΟΒΆΛΤΙΟ Ο-0.3S-ΚΟΒΆΛΤΙΟ | ||||
| Εκτιμημένη διάρκεια του ρεύματος βραχυκυκλώματος | S | 4 | |||
|
Εκτιμημένο ενιαίο/πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών ικανότητας Καθορισμένο σπάζοντας ρεύμα |
Α | 630/400 (40KA είναι 800/400) | |||
| Εκτιμημένη εισροή τραπεζών πυκνωτών που κάνει τρέχουσα | Κα | 12.5 (Frequency≤1000Hz) | |||
| Ανοίγοντας χρόνος (εκτιμημένη τάση) | κα | 20~50 | |||
| Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένη τάση) | κα | 35~70 | |||
| Μηχανική ζωή | χρόνοι | 10000 | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους | χρόνοι | 50 (40KA είναι 30) | |||
| Η επιτρεπόμενη ένδυση συσσωρεύει το πάχος της κίνησης και των στατικών επαφών | χιλ. | 3 | |||
| Εκτιμημένη λειτουργούσα τάση κλεισίματος | β | AC110/220 DC110/220 | |||
| Εκτιμημένη ανοίγοντας λειτουργούσα τάση | β | AC110/220 DC110/220 | |||
| Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | β | AC110/220 DC110/220 | |||
| Εκτιμημένη δύναμη της μηχανής ενεργειακής αποθήκευσης | W | 70 | |||
| Χρόνος ενεργειακής αποθήκευσης | s | ≤15S | |||
| Ανοίγοντας απόσταση επαφών | χιλ. | 11±1 | |||
| Κτύπημα επαφών | χιλ. | 3.5±1 | |||
| Χρόνος αναπήδησης επαφών | κα | ≤2 (40KA≤3) | |||
|
Τριφασικά άνοιγμα και κλείσιμο ετερογένεια |
κα | ≤2 | |||
| Μέση ανοίγοντας ταχύτητα (μέτωπο 8mm) | m/s | 0.9~1.3 | |||
| Μέση ταχύτητα κλεισίματος | m/s | 0.5~0.8 (40KA είναι 0.5~0.9) | |||
| Ανοίγοντας εύρος αναπήδησης επαφών | κα | ≤3 | |||
| Κύρια αντίσταση κυκλωμάτων | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (επάνω από 2500A) |
|||
| Πίεση επαφών κλεισίματος | Ν | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
