Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Metalwork
Πιστοποίηση: CE, ISO, CCC
Αριθμό μοντέλου: VS1-12KV
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Συσκευασία Plywooden
Χρόνος παράδοσης: 20 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Πρότυπο: |
VS1 (ZN63A) - 12KV |
Σπάζοντας ικανότητα: |
20, 25, 31,5, 40KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Μηχανική ζωή: |
10000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
Τύπος: |
Κενό |
Εξουσιοδότηση: |
1 έτος |
Πρότυπο: |
VS1 (ZN63A) - 12KV |
Σπάζοντας ικανότητα: |
20, 25, 31,5, 40KA |
Εκτιμημένη τάση: |
12KV |
Εκτιμημένο ρεύμα: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Μηχανική ζωή: |
10000 φορές |
Τάση μηχανών: |
DC/AC 110V 220V |
Τύπος: |
Κενό |
Εξουσιοδότηση: |
1 έτος |

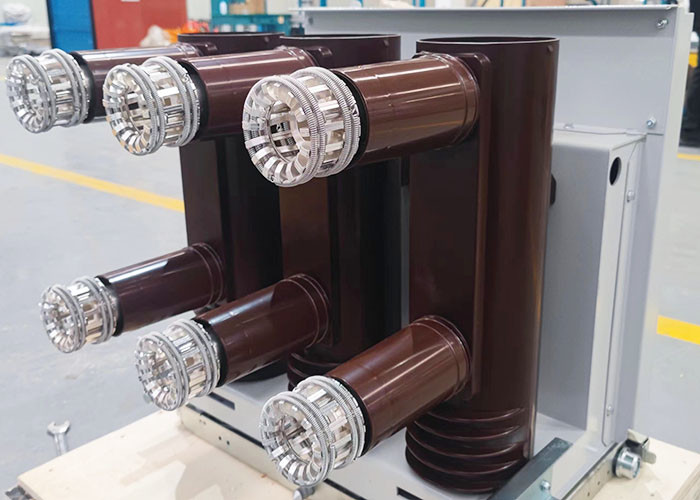

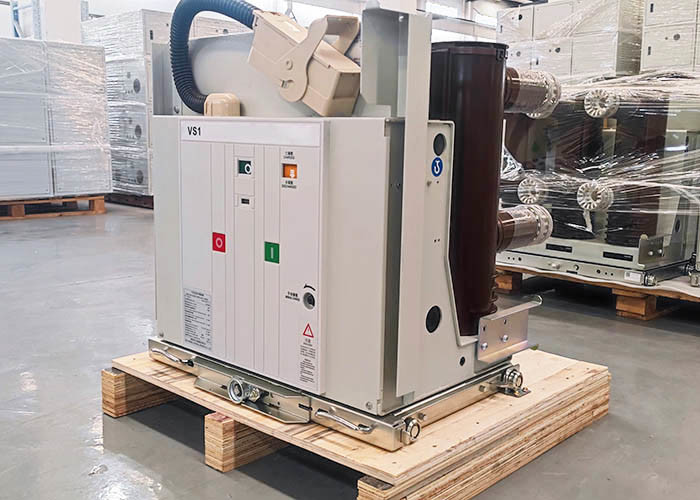

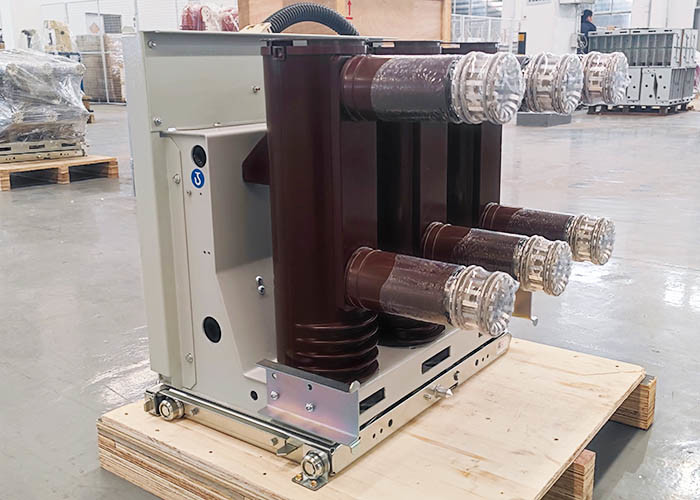

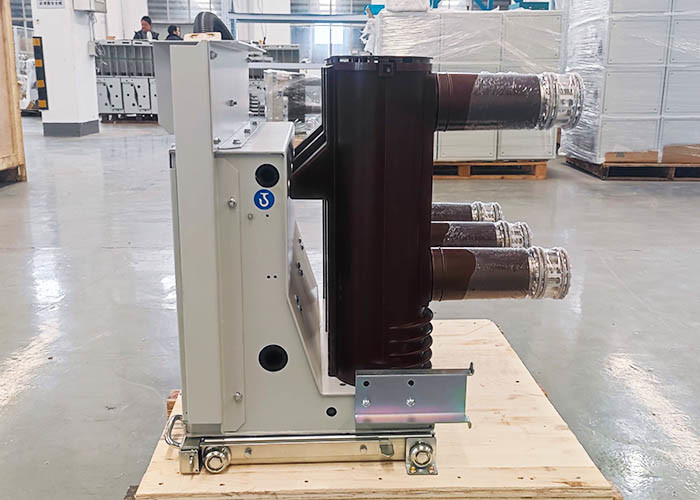

VS1 ο εσωτερικός υψηλής τάσεως κενός διακόπτης τύπων (ZN63A) είναι η εκτιμημένη τάση 12KV, 24KV, τριφασικός εσωτερικός υψηλής τάσεως μηχανισμός διανομής εναλλασσόμενου ρεύματος 50HZ, που εξοπλίζεται με τη μηχανή - ο λειτουργών μηχανισμός άνοιξη, μπορεί να πραγματοποιήσει την ηλεκτρική και χειρωνακτική μετατροπή και κλείνοντας, μπορεί να φορτωθεί στο μηχανισμό διανομής χεριών, μπορεί επίσης να αντιστοιχηθεί το σταθερό μηχανισμό διανομής. Ο σταθερός διακόπτης μπορεί να προστεθεί με την ειδική συναρμολόγηση για να ικανοποιήσει τις ανάγκες των σταθερών γραφείων όπως XGN2 και GG1A. Συγχρόνως, ο κενός διακόπτης 24KV μπορεί επίσης να εφαρμοστεί στο σύστημα διανομής 12KV στις περιοχές οροπέδιων (μέχρι 4000 μέτρα επάνω από τη θάλασσα - επίπεδο).
Τα κύρια χαρακτηριστικά γνωρίσματα της εσωτερικής υψηλής τάσης VS1-12KV σκουπίζουν το διακόπτη με ηλεκτρική σκούπα:
1. Είναι κατάλληλο γιατί η ρύθμιση λόγω του κενού διακόπτη υιοθετεί το σχέδιο της σχηματίζοντας τόξο αίθουσας βρίσκεται στον ανώτερο, ο λειτουργών μηχανισμός βρίσκεται στον κάτω.
2. Υιοθετεί τη δομή του συνδυασμού αέρα και οργανικού σύνθετου μονώνοντας υλικού.
3. Απλός λειτουργών μηχανισμός άνοιξη, 10000 που λειτουργεί φορές.
4. Ομαλός και καλός self-locking μηχανισμός προώθησης μόλυβδος-βιδών απόδοσης οφειλόμενος.
Τεχνικές παράμετροι:
| Στοιχεία | Μονάδα | Ημερομηνία | |||
| Εκτιμημένη τάση |
KV |
12 | |||
| Η εκτιμημένη ώθηση αντιστέκεται την τάση | 75 | ||||
| Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) | 42 | ||||
| Εκτιμημένη συχνότητα | Hz | 50 | |||
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο ρεύμα | Α |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20 | 25 | 31.5 | 40 |
| Εκτιμημένο μέγιστο ανεκτό ρεύμα | 50 | 63 | 80 | 100 | |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον (τιμή κορυφής) | 50 | 63 | 80 | 100 | |
| Η δευτεροβάθμια συχνότητα ισχύος κυκλωμάτων αντιστέκεται την τάση (1min) | Β | 2000 | |||
| Εκτιμημένη ακολουθία λειτουργίας | 180S-ΚΟΒΆΛΤΙΟ Ο-0.3S-ΚΟΒΆΛΤΙΟ | ||||
| Εκτιμημένη διάρκεια του ρεύματος βραχυκυκλώματος | S | 4 | |||
|
Εκτιμημένο ενιαίο/πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών ικανότητας Καθορισμένο σπάζοντας ρεύμα |
Α | 630/400 (40KA είναι 800/400) | |||
| Εκτιμημένη εισροή τραπεζών πυκνωτών που κάνει τρέχουσα | Κα | 12.5 (Frequency≤1000Hz) | |||
| Ανοίγοντας χρόνος (εκτιμημένη τάση) | κα | 20~50 | |||
| Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένη τάση) | κα | 35~70 | |||
| Μηχανική ζωή | χρόνοι | 10000 | |||
| Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους | χρόνοι | 50 (40KA είναι 30) | |||
| Η επιτρεπόμενη ένδυση συσσωρεύει το πάχος της κίνησης και των στατικών επαφών | χιλ. | 3 | |||
| Εκτιμημένη λειτουργούσα τάση κλεισίματος | β | AC110/220 DC110/220 | |||
| Εκτιμημένη ανοίγοντας λειτουργούσα τάση | β | AC110/220 DC110/220 | |||
| Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | β | AC110/220 DC110/220 | |||
| Εκτιμημένη δύναμη της μηχανής ενεργειακής αποθήκευσης | W | 70 | |||
| Χρόνος ενεργειακής αποθήκευσης | s | ≤15S | |||
| Ανοίγοντας απόσταση επαφών | χιλ. | 11±1 | |||
| Κτύπημα επαφών | χιλ. | 3.5±1 | |||
| Χρόνος αναπήδησης επαφών | κα | ≤2 (40KA≤3) | |||
|
Τριφασικά άνοιγμα και κλείσιμο ετερογένεια |
κα | ≤2 | |||
| Μέση ανοίγοντας ταχύτητα (μέτωπο 8mm) | m/s | 0.9~1.3 | |||
| Μέση ταχύτητα κλεισίματος | m/s | 0.5~0.8 (40KA είναι 0.5~0.9) | |||
| Ανοίγοντας εύρος αναπήδησης επαφών | κα | ≤3 | |||
| Κύρια αντίσταση κυκλωμάτων | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (επάνω από 2500A) |
|||
| Πίεση επαφών κλεισίματος | Ν | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
